C U T -LINE << CUT-Line <<< Main menu

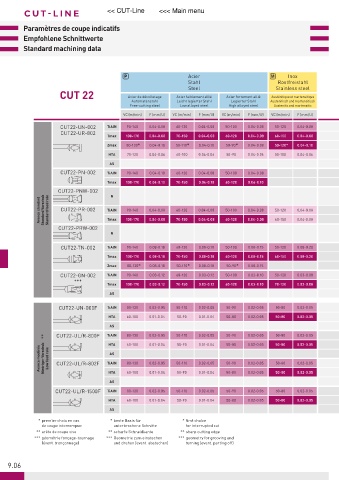

Paramètres de coupe indicatifs
Empfohlene Schnittwerte
Standard machining data

P Acier M Inox
Stahl Rostfreistahl
Steel Stainless steel
CUT 22 Acier de décolletage Acier faiblement allié Acier fortement allié Austénitique et martensitique
Automatenstahl Leicht legierter Stahl Legierter Stahl Austenitisch und martensitisch
Free-cutting steel Low alloyed steel High alloyed steel Austenitic and martensitic
VC (m/min) F (mm/U) VC (m/min) F (mm/U) VC (m/min) F (mm/U) VC (m/min) F (mm/U)
CUT22-UN-002 TiAlN 90-140 0.04-0.08 60-120 0.04-0.08 50-100 0.04-0.08 50-120 0.04-0.08
CUT22-UR-802
Tmax 100-170 0.04-0.08 70-150 0.04-0.08 60-120 0.04-0.08 60-150 0.04-0.08
Zmax 80-130* 0.04-0.10 50-110* 0.04-0.10 50-90* 0.04-0.08 50-120* 0.04-0.10
HTA 70-120 0.04-0.06 60-100 0.04-0.06 50-90 0.04-0.06 50-100 0.04-0.06
AS
CUT22-PN-002 TiAlN 90-140 0.04-0.10 60-120 0.04-0.08 50-100 0.04-0.08
Tmax 100-170 0.04-0.10 70-150 0.04-0.10 60-120 0.04-0.10
CUT22-PNW-002 N
Avance standard Standard Vorschub Standard feed rate CUT22-PR-002 TiAlN 90-140 0.04-0.08 60-120 0.04-0.08 50-100 0.04-0.08 50-120 0.04-0.08

CUT22-PRW-002 Tmax 100-170 0.04-0.08 70-150 0.04-0.08 60-120 0.04-0.08 60-150 0.04-0.08
N
CUT22-TN-002 TiAlN 90-140 0.08-0.18 60-120 0.08-0.18 50-100 0.08-0.15 50-120 0.08-0.20
Tmax 100-170 0.08-0.18 70-150 0.08-0.18 60-120 0.08-0.15 60-150 0.08-0.20
Zmax 80-130* 0.08-0.18 50-110* 0.08-0.18 50-90* 0.08-0.15
CUT22-GN-002 TiAlN 90-140 0.03-0.12 60-120 0.03-0.12 50-100 0.03-0.10 50-120 0.03-0.08
***
Tmax 100-170 0.03-0.12 70-150 0.03-0.12 60-120 0.03-0.10 70-120 0.03-0.08
AS

CUT22-UN-000F TiAlN 80-130 0.02-0.05 50-110 0.02-0.05 50-90 0.02-0.05 50-80 0.02-0.05
HTA 60-100 0.01-0.04 50-90 0.01-0.04 50-80 0.02-0.05 50-80 0.02-0.05
AS
** CUT22-UL/R-800F TiAlN 80-130 0.02-0.05 50-110 0.02-0.05 50-90 0.02-0.05 50-80 0.02-0.05
50-80
0.02-0.05
0.02-0.05
60-100
50-80
0.01-0.04
HTA
0.01-0.04
50-90
Avance modérée Niedriger Vorschub Low feed rate CUT22-UL/R-802F TiAlN 80-130 0.02-0.05 50-110 0.02-0.05 50-90 0.02-0.05 50-80 0.02-0.05
AS
HTA
AS 60-100 0.01-0.04 50-90 0.01-0.04 50-80 0.02-0.05 50-80 0.02-0.05
CUT22-UL/R-1500F TiAlN 80-130 0.02-0.05 50-110 0.02-0.05 50-90 0.02-0.05 50-80 0.02-0.05
HTA 60-100 0.01-0.04 50-90 0.01-0.04 50-80 0.02-0.05 50-80 0.02-0.05
AS
* premier choix en cas * beste Basis für * first choice
de coupe interrompue unterbrochene Schnitte for interrupted cut
** arête de coupe vive ** scharfe Schneidkante ** sharp cutting edge
*** géométrie fonçage-tournage *** Geometrie zum einstechen *** geometry for grooving and
(évent. tronçonnage) und drehen (event. abstechen) turning (event. parting off)
9.06
