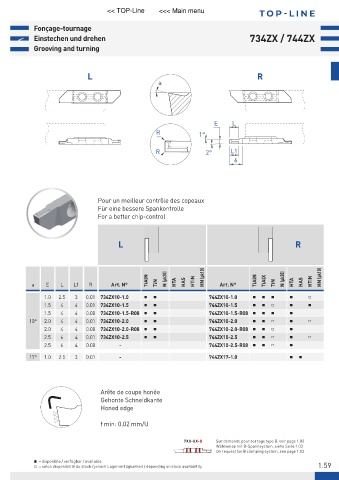

Page 63 - 21-036 APPLITEC catalogue.indb

<< TOP-Line <<< Main menu T OP -LINE

Fonçage-tournage
< Einstechen und drehen 734ZX / 744ZX
Grooving and turning

L R
a

E L
R 1°

R 2° L1
6

Pour un meilleur contrôle des copeaux
Für eine bessere Spankontrolle
For a better chip-control

L R

TiAlN N (μk20) HTA HAS HTiN HN (μk10) TiAlN TiAlX N (μk20) HTA HAS HTiN HN (μk10)
a E L L1 R Art. N° TiN Art. N° TiN
1.0 2.5 3 0.01 734ZX10-1.0 Ŷ Ŷ 744ZX10-1.0 Ŷ Ŷ Ŷ Ŷ Ƒ
1.5 4 4 0.01 734ZX10-1.5 Ŷ Ŷ 744ZX10-1.5 Ŷ Ŷ Ƒ Ŷ Ŷ
1.5 4 4 0.08 734ZX10-1.5-R08 Ŷ Ŷ 744ZX10-1.5-R08 Ŷ Ŷ Ŷ Ŷ
10° 2.0 4 4 0.01 734ZX10-2.0 Ŷ Ŷ 744ZX10-2.0 Ŷ Ŷ Ƒ Ŷ Ƒ
2.0 4 4 0.08 734ZX10-2.0-R08 Ŷ Ŷ 744ZX10-2.0-R08 Ŷ Ŷ Ƒ Ŷ
2.5 6 4 0.01 734ZX10-2.5 Ŷ Ŷ 744ZX10-2.5 Ŷ Ŷ Ƒ Ŷ Ƒ
2.5 6 4 0.08 - 744ZX10-2.5-R08 Ŷ Ŷ Ƒ Ŷ
17° 1.0 2.5 3 0.01 - 744ZX17-1.0 Ŷ Ŷ

Arête de coupe honée
Gehonte Schneidkante
Honed edge
f min: 0.02 mm/U

7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
Ŷ = disponible / verfügbar / available
1.59
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
