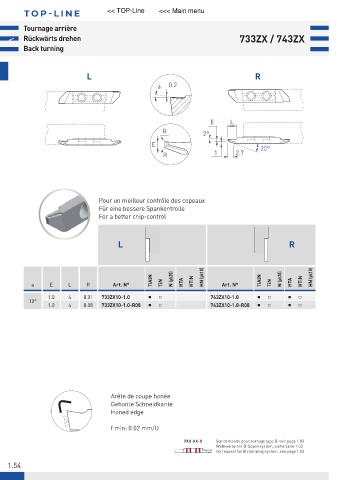

T OP -LINE << TOP-Line <<< Main menu
Tournage arrière
< Rückwärts drehen 733ZX / 743ZX
Back turning
L R
a 0.2
E L
R
2°
E
20°
R 1 2.7
Pour un meilleur contrôle des copeaux
Für eine bessere Spankontrolle
For a better chip-control
L R
TiAlN N (μk20) HTA HTiN HN (μk10) TiAlN N (μk20) HTA HTiN HN (μk10)
a E L R Art. N° TiN Art. N° TiN
1.0 4 0.01 733ZX10-1.0 Ŷ Ƒ 743ZX10-1.0 Ŷ Ƒ Ŷ Ƒ
10°
1.0 4 0.08 733ZX10-1.0-R08 Ŷ Ƒ 743ZX10-1.0-R08 Ŷ Ƒ Ŷ Ƒ
Arête de coupe honée
Gehonte Schneidkante
Honed edge
f min: 0.02 mm/U
7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
1.54
