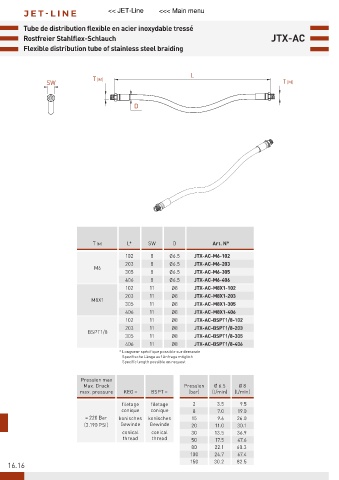

P. 746

JET -LINE              << JET-Line   <<< Main menu

        Tube de distribution flexible en acier inoxydable tressé
        Rostfreier Stahlflex-Schlauch                                       JTX-AC
        Flexible distribution tube of stainless steel braiding



                                                      L
                           T (M)
              SW                                                               T (M)

                                      D






















                           T (M)    L*    SW     D          Art. N°
                                    102    8    Ø6.5   JTX-AC-M6-102
                                    203    8    Ø6.5   JTX-AC-M6-203
                           M6
                                    305    8    Ø6.5   JTX-AC-M6-305
                                    406    8    Ø6.5   JTX-AC-M6-406
                                    102   11    Ø8     JTX-AC-M8X1-102
                                    203   11    Ø8     JTX-AC-M8X1-203
                          M8X1
                                    305   11    Ø8     JTX-AC-M8X1-305
                                    406   11    Ø8     JTX-AC-M8X1-406
                                    102   11    Ø8     JTX-AC-BSPT1/8-102
                                    203   11    Ø8     JTX-AC-BSPT1/8-203
                         BSPT1/8
                                    305   11    Ø8     JTX-AC-BSPT1/8-305
                                    406   11    Ø8     JTX-AC-BSPT1/8-406
                                  * Longueur spécifique possible sur demande
                                    Spezifische Länge auf Anfrage möglich
                                    Specific length possible on request

                       Pression max
                        Max. Druck                  Pression  Ø 6.5  Ø 8
                       max. pressure  KEG =  BSPT =   (bar)  (l/min)  (l/min)
                                   filetage    filetage   2  3.5   9.5
                                   conique  conique   8      7.0   19.0
                         = 220 Bar    konisches  konisches   15  9.6  26.0
                        (3.190 PSI)  Gewinde  Gewinde  20   11.0  30.1
                                   conical  conical   30    13.5  36.9
                                   thread  thread
                                                      50    17.5   47.6
                                                      80    22.1  60.3
                                                     100    24.7   67.4
                                                     150    30.2  82.5
   16.16
