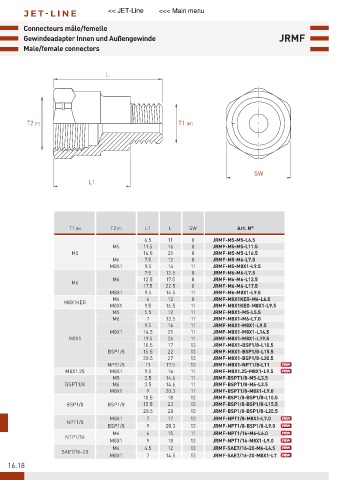

        Connecteurs mâle/femelle
        Gewindeadapter Innen und Außengewinde                                 JRMF
        Male/female connectors


                              L







        T2 (F)                                    T1 (M)






                                                                       SW
                         L1






                    T1 (M)     T2 (F)    L1     L    SW           Art. N°
                                         6.5   11     8     JRMF-M5-M5-L6.5
                                M5       11.5  16     8     JRMF-M5-M5-L11.5
                     M5                  16.5  21     8     JRMF-M5-M5-L16.5
                                M6       7.5   12     8     JRMF-M5-M6-L7.5
                               M8X1      9.5   14     11    JRMF-M5-M8X1-L9.5
                                         7.5   12.5   8     JRMF-M6-M6-L7.5
                                M6       12.5  17.5   8     JRMF-M6-M6-L12.5
                     M6
                                         17.5  22.5   8     JRMF-M6-M6-L17.5
                               M8X1      9.5   14.5   11    JRMF-M6-M8X1-L9.5
                                M6       6     12     8     JRMF-M8X1KEG-M6-L6.0
                   M8X1KEG
                               M8X1      9.5   16.5   11    JRMF-M8X1KEG-M8X1-L9.5
                                M5       5.5   12     11    JRMF-M8X1-M5-L5.5
                                M6       7     13.5   11    JRMF-M8X1-M6-L7.0
                                         9.5   16     11    JRMF-M8X1-M8X1-L9.5
                               M8X1      14.5  21     11    JRMF-M8X1-M8X1-L14.5
                    M8X1                 19.5  26     11    JRMF-M8X1-M8X1-L19.5
                                         10.5  17     13    JRMF-M8X1-BSP1/8-L10.5
                               BSP1/8    15.5  22     13    JRMF-M8X1-BSP1/8-L15.5
                                        20.5   27     13    JRMF-M8X1-BSP1/8-L20.5
                               NPT1/8    11    17.5   13    JRMF-M8X1-NPT1/8-L11
                   M8X1.25     M8X1      9.5   16     11    JRMF-M8X1.25-M8X1-L9.5
                                M5       3.5   14.6   11    JRMF-BSPT1/8-M5-L3.5
                   BSPT1/8      M6       3.5   14.6   11    JRMF-BSPT1/8-M6-L3.5
                               M8X1      9     20.3   11    JRMF-BSPT1/8-M8X1-L9.0
                                         10.5  18     13    JRMF-BSP1/8-BSP1/8-L10.5
                   BSP1/8      BSP1/8    15.5  23     13    JRMF-BSP1/8-BSP1/8-L15.5
                                        20.5   28     13    JRMF-BSP1/8-BSP1/8-L20.5
                               M8X1      7     17     13    JRMF-NPT1/8-M8X1-L7.0
                   NPT1/8
                               BSP1/8    9     20.3   13    JRMF-NPT1/8-BSP1/8-L9.0
                                M6       6     15     11    JRMF-NPT1/16-M6-L6.0
                   NTP1/16
                               M8X1      9     18     13    JRMF-NPT1/16-M8X1-L9.0
                                M6       4.5   12     13    JRMF-SAE7/16-20-M6-L4.5
                  SAE7/16-20
                               M8X1      7     14.5   13    JRMF-SAE7/16-20-M8X1-L7
   16.18
