<< JET-Line   <<< Main menu               JET -LINE

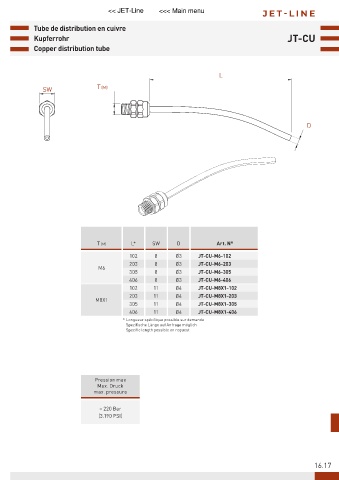

          Tube de distribution en cuivre
          Kupferrohr                                                            JT-CU
          Copper distribution tube



                                                             L
             SW             T (M)




                                                                                      D



















                            T (M)    L*    SW     D          Art. N°
                                     102    8    Ø3     JT-CU-M6-102
                                     203    8    Ø3     JT-CU-M6-203
                            M6
                                     305    8    Ø3     JT-CU-M6-305
                                     406    8    Ø3     JT-CU-M6-406
                                     102   11    Ø4     JT-CU-M8X1-102
                                     203   11    Ø4     JT-CU-M8X1-203
                           M8X1
                                     305   11    Ø4     JT-CU-M8X1-305
                                     406   11    Ø4     JT-CU-M8X1-406
                                   * Longueur spécifique possible sur demande
                                     Spezifische Länge auf Anfrage möglich
                                     Specific length possible on request






                           Pression max
                            Max. Druck
                           max. pressure

                            = 220 Bar
                            (3.190 PSI)
