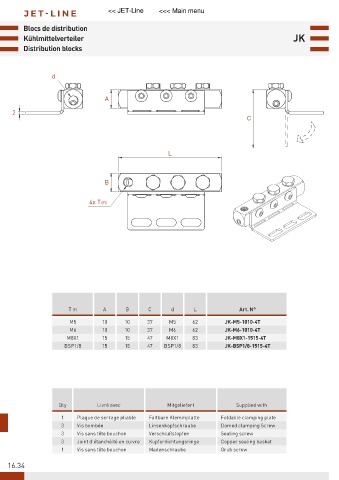

Blocs de distribution
Kühlmittelverteiler JK
Distribution blocks
d
A
2
C
L
B
4x T (F)
T (F) A B C d L Art. N°
M5 10 10 37 M5 62 JK-M5-1010-4T
M6 10 10 37 M6 62 JK-M6-1010-4T
M8X1 15 15 47 M8X1 83 JK-M8X1-1515-4T
BSP1/8 15 15 47 BSP1/8 83 JK-BSP1/8-1515-4T
Qty Livré avec Mitgeliefert Supplied with
1 Plaque de serrage pliable Faltbare Klemmplatte Foldable clamping plate
3 Vis bombée Linsenkopfschraube Domed clamping Screw
3 Vis sans tête bouchon Verschlußstopfen Sealing screw
3 Joint d'étanchéité en cuivre Kupferdichtungsringe Copper sealing basket
1 Vis sans tête bouchon Madenschraube Grub screw
16.34
