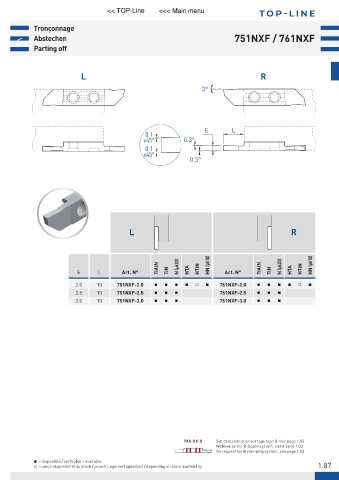

Page 91 - 21-036 APPLITEC catalogue.indb

<< TOP-Line <<< Main menu T OP -LINE

Tronçonnage
< Abstechen 751NXF / 761NXF
Parting off

L R
3°

E L
0.1
x45° 0.3°
0.1
x45°
0.3°

L R

TiAlN N (μk20) HTA HTiN HN (μk10) TiAlN N (μk20) HTA HTiN HN (μk10)
E L Art. N° TiN Art. N° TiN

2.0 10 751NXF-2.0 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ 761NXF-2.0 Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
2.5 10 751NXF-2.5 Ŷ Ŷ Ŷ 761NXF-2.5 Ŷ Ŷ Ŷ
3.0 10 751NXF-3.0 Ŷ Ŷ Ŷ 761NXF-3.0 Ŷ Ŷ Ŷ

7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
Ŷ = disponible / verfügbar / available
1.87
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
