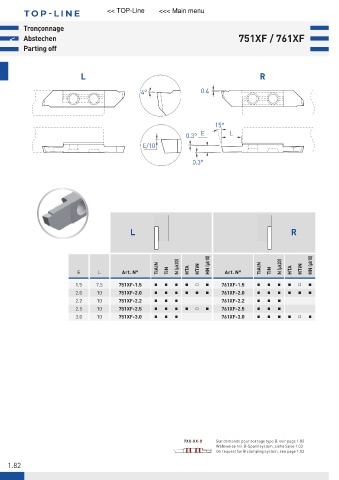

Page 86 - 21-036 APPLITEC catalogue.indb
P. 86

T OP -LINE             << TOP-Line   <<< Main menu

        Tronçonnage
    <   Abstechen                                                  751XF / 761XF
        Parting off



                       L                                                 R
                                        4°              0.4




                                                            15°
                                                    0.3°  E     L
                                        E/10

                                                      0.3°









                                     L                                           R




                                             TiAlN  N (μk20)  HTA  HTiN  HN (μk10)  TiAlN  N (μk20)  HTA  HTiN  HN (μk10)
                      E     L      Art. N°     TiN             Art. N°      TiN

                      1.5   7.5   751XF-1.5  Ŷ  Ŷ  Ŷ  Ŷ  Ƒ  Ŷ  761XF-1.5  Ŷ  Ŷ  Ŷ  Ŷ  Ƒ  Ŷ
                      2.0   10    751XF-2.0  Ŷ  Ŷ  Ŷ  Ŷ  Ŷ  Ŷ  761XF-2.0  Ŷ  Ŷ  Ŷ  Ŷ  Ŷ  Ŷ
                      2.2   10    751XF-2.2  Ŷ  Ŷ  Ŷ          761XF-2.2  Ŷ  Ŷ  Ŷ
                      2.5   10    751XF-2.5  Ŷ  Ŷ  Ŷ  Ŷ  Ƒ  Ŷ  761XF-2.5  Ŷ  Ŷ  Ŷ
                      3.0   10    751XF-3.0  Ŷ  Ŷ  Ŷ          761XF-3.0  Ŷ  Ŷ  Ŷ  Ŷ  Ƒ  Ŷ




















                                                    7XX-XX-B  Sur demande pour serrage type B, voir page 1.03
                                                             Wahlweise mit B-Spannsystem, siehe Seite 1.03
                                                             On request for B clamping system, see page 1.03
