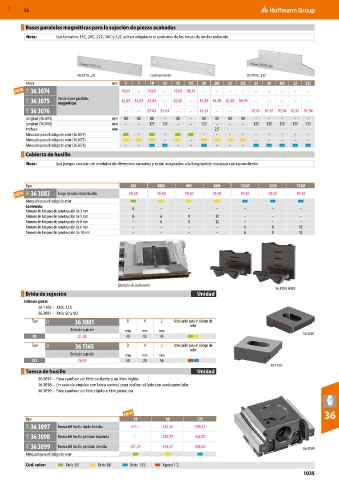

MXD 52

Bases paralelas magnéticas para la sujeción de piezas acabadas

Nota: Los tamaños 15C, 20C, 22C, 30C y 32C se han adaptado al contorno de las bocas de ancho reducido.

36 3076_20 Lado posterior 36 3076_32C
Altura mm 5 7 10 12 15 15C 20 20C 22 22C 25 30 30C 32 32C
31O 36 3074 79,65 – 79,65 – 79,65 88,50 – – – – – – – – –

31O 36 3075 Par de bases paralelas 82,89 82,89 82,89 – 82,89 – 82,89 94,99 82,89 94,99 – – – – –
magnéticas
31O 36 3076 – – 87,61 87,61 – – 87,61 – – – 87,61 87,61 97,94 87,61 97,94
Longitud (36 3075) mm 80 80 80 – 80 – 80 80 80 80 – – – – –
Longitud (36 3076) mm – – 125 125 – – 125 – – – 125 125 125 125 125
Anchura mm 2,5
Adecuado para el código de color (36 3074) – – – – – – – – – – –
Adecuado para el código de color (36 3075) – – – – – – –
Adecuado para el código de color (36 3076) – – – – – – –
Cubierta de husillo
Nota: Los juegos constan de módulos de diferentes tamaños y están adaptados a la longitud de mordaza correspondiente.

Tipo 50S 80XS 80S 80M 125XS 125S 125M
31O 36 3083 Juego de cubierta de husillo 29,50 29,50 29,50 29,50 29,50 29,50 29,50
Adecuado para el código de color
Contenido: 8 – – – – – –
Número de bloques de construcción de 3 mm
Número de bloques de construcción de 5 mm 8 6 8 12 – – –
Número de bloques de construcción de 8 mm – 6 8 12 – – –
Número de bloques de construcción de 6 mm – – – – 6 8 12
Número de bloques de construcción de 10 mm – – – – 6 8 12

Ejemplo de aplicación
36 3083 80XS
Brida de sujeción Unidad
Idóneo para:
36 1165 – Xtric 125
36 3081 – Xtric 50 y 80
Tipo 31O 36 3081 B H L Adecuado para el código de
color
Brida de sujeción mm mm mm
80 21,02 40 12 45 36 3081
Tipo 31O 36 1165 B H L Adecuado para el código de
Brida de sujeción mm mm mm color

CS1 26,55 50 20 56
36 1165
Tuerca de husillo Unidad
36 3097 – Para cambiar un Xtric oscilante a un Xtric rígido.
36 3098 – En caso de empleo con boca central, para realizar el lado izquierdo pendular.
36 3099 – Para cambiar un Xtric rígido a Xtric pendular.

36
Tipo 50 80 125
31O 36 3097 Tuerca del husillo rígida derecha 177,– 215,35 299,42
31O 36 3098 Tuerca del husillo pendular izquierda – 276,57 324,50
31O 36 3099 Tuerca del husillo pendular derecha 221,25 276,57 324,50 36 3099
Adecuado para el código de color
Cód. color: Xtric 50 Xtric 80 Xtric 125 Xpent1-2
1035
