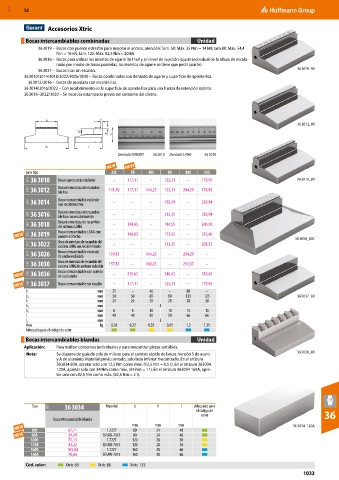

MXD 52

Accesorios Xtric
Bocas intercambiables combinadas Unidad
36 3019 – Bocas con puente estrecho para mejorar el acceso, atención: Tam. 50: Máx. 35 Nm = 14 kN; tam.80: Máx. 54,4
Nm = 16 kN; tam. 125: Máx. 82,5 Nm = 20 kN.
36 3036 – Bocas para utilizar los insertos de agarre 361163 y sin nivel de sujeción (ajuste individual de la altura de escalo-
nado por medio de bases paralelas, los insertos de agarre se tiene que pedir aparte).
36 3037 – Bocas lisas sin escalón. 36 3010_80
36 3010/3014/3018/3022/3026/3030 – Bocas combinadas con dentado de agarre y superficie de apriete lisa.
36 3012/3016 – Bocas de mordaza con escalón liso.
36 3014/3016/3022 – Con recubrimiento en la superficie de apriete lisa para una fuerza de retención óptima.
36 3018–3022/3030 – Se necesita estampado previo del contorno del diente.

b l1
36 3012_80
h2
h1 h
b1 l
Dentado GARANT 36 3010 Dentado LANG 36 3018

para tipo 25C 50 40C 80 80C 125
31O 36 3010 Boca superpuesta estándar – 117,11 – 123,31 – 179,95 36 3019_80
31O 36 3012 Boca de mordaza intercambia- 141,30 117,11 144,25 123,31 204,29 179,95
ble lisa
31O 36 3014 Boca intercambiable estándar – – – 192,49 – 283,94
con recubrimiento
31O 36 3016 Boca de mordaza intercambia- – – – 215,35 – 283,94
ble lisa con recubrimiento
31O 36 3018 Boca de mordaza de recambio – 138,65 – 144,55 – 206,50
del sistema LANG
31O 36 3019 Boca intercambiable LANG con – 146,02 – 151,92 – 212,40 36 3030_80C
puente estrecho
31O 36 3022 Boca de mordaza de recambio del – – – 215,35 – 305,32
sistema LANG con recubrimiento
31O 36 3026 Boca intercambiable estándar 139,83 – 144,25 – 204,29 –
de ancho reducido
31O 36 3030 Boca de mordaza de recambio del 157,82 – 162,25 – 231,57 –
sistema LANG de anchura reducida
31O 36 3036 Boca intercambiable con asiento – 225,67 – 240,42 – 315,65
de la plaquita
31O 36 3037 Boca intercambiable sin escalón – 117,11 – 123,31 – 179,95
b mm 25 – 40 – 80 –
mm 50 50 80 80 125 125 36 3037_80
b 1
h mm 24 24 28 28 38 38
mm 3
h 1
mm 8 8 10 10 15 15
h 2
l mm 40 40 50 50 66 66
mm 3
l 1
Peso kg 0,18 0,22 0,35 0,45 1,2 1,35
Adecuado para el código de color
Bocas intercambiables blandas Unidad
Aplicación: Para realizar contornos individuales y para mecanizar piezas sensibles.
Nota: Se dispone de guía de cola de milano para el cambio rápido de bocas. Versión S de acero 36 3036_80
y A de aluminio. Material previo serrado; solo lado inferior mecanizado. En el artículo
363034 80A, apretar solo con 12,5 Nm como máx. (12,5 Nm = 0,5 t). En el artículo 363034
120A, apretar solo con 34 Nm como máx. (34 Nm = 1 t). En el artículo 363034 160A, apre-
tar solo con 82,5 Nm como máx. (82,5 Nm = 2 t).

Tipo 31O 36 3034 Material b h l Adecuado para
el código de
color 36
Boca intercambiable blanda
mm mm mm 36 3034_120A
80S 67,71 1.7227 80 24 40
80A 39,09 EN AW-7075 80 24 40
120S 72,13 1.7227 120 28 50
120A 43,22 EN AW-7075 120 28 50
160S 103,84 1.7227 160 38 66
160A 70,66 EN AW-7075 160 38 66
Cód. color: Xtric 50 Xtric 80 Xtric 125
1033
