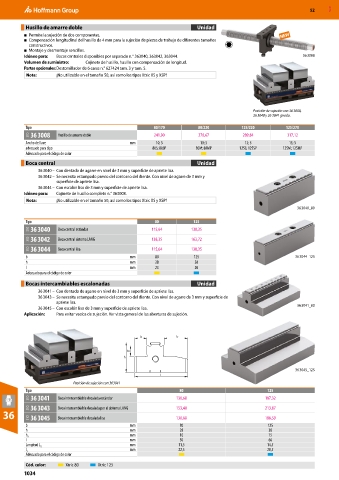

52 MXD

Husillo de amarre doble Unidad
■ Permite la sujeción de dos componentes.
■ Compensación longitudinal del husillo de 4 mm para la sujeción de piezas de trabajo de diferentes tamaños
constructivos.
■ Montaje y desmontaje sencillos.
Idóneo para: Bocas centrales disponibles por separado n.° 363040, 363042, 363044. 36 3008
Volumen de suministro: Cojinete de husillo, husillo con compensación de longitud.
Partes opcionales: Destornillador de 6 caras n.° 627424 tam. 3 y tam. 5.
Nota: ¡No utilizable en el tamaño 50, así como los tipos Xtric XS y XSP!

Posición de sujeción con 36 3008,
36 3040 y 36 3041 girada.
Tipo 80/170 80/220 125/220 125/270
31O 36 3008 Husillo de amarre doble 241,90 270,67 289,84 317,12
Ancho de llave mm 10; 5 10; 5 13; 5 13; 5
adecuado para tipo 80S; 80SP 80M; 80MP 125S; 125SP 125M; 125MP
Adecuado para el código de color
Boca central Unidad
36 3040 – Con dentado de agarre en nivel de 3 mm y superficie de apriete lisa.
36 3042 – Se necesita estampado previo del contorno del diente. Con nivel de agarre de 3 mm y
superficie de apriete lisa.
36 3044 – Con escalón liso de 3 mm y superficie de apriete lisa.
Idóneo para: Cojinete de husillo completo n.° 363008.
Nota: ¡No utilizable en el tamaño 50, así como los tipos Xtric XS y XSP!

36 3040_80

Tipo 80 125
31O 36 3040 Boca central estándar 115,64 138,35
31O 36 3042 Boca central sistema LANG 138,35 163,72
31O 36 3044 Boca central lisa 115,64 138,35
b mm 80 125 36 3044_125
h mm 28 38
l mm 23 26
Adecuado para el código de color

Bocas intercambiables escalonadas Unidad
36 3041 – Con dentado de agarre en nivel de 3 mm y superficie de apriete lisa.
36 3043 – Se necesita estampado previo del contorno del diente. Con nivel de agarre de 3 mm y superficie de
apriete lisa.
36 3045 – Con escalón liso de 3 mm y superficie de apriete lisa. 36 3041_80
Aplicación: Para evitar vacíos de sujeción. Ver vista general de las aberturas de sujeción.

36 3045_125

Posición de sujeción con 363041
Tipo 80 125
31O 36 3041 Boca intercambiable decalada estándar 130,68 187,32
31O 36 3043 Boca intercambiable decalada por el sistema LANG 153,40 213,87
36 31O 36 3045 Boca intercambiable decalada lisa 130,68 186,59

b mm 80 125
h mm 28 38
mm 10 15
h 2
l mm 50 66
mm 11,5 14,5
Longitud L 2
mm 22,5 28,5
l 3
Adecuado para el código de color
Cód. color: Xtric 80 Xtric 125
