Page 1208 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN 0 B9
863 45
Cal

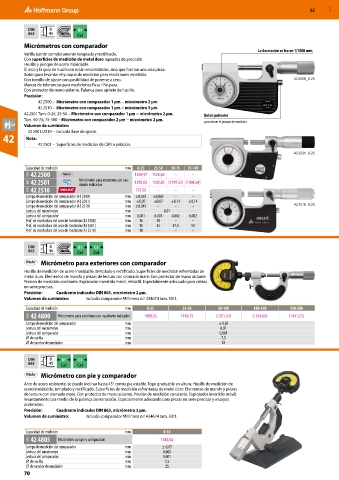

Micrómetros con comparador
La desviación se lee en 1/1000 mm.
Varilla patrón completamente templada y rectificada.
Con superficies de medición de metal duro lapeadas de precisión.
Husillo y yunque de acero inoxidable.
El arco y la guía de husillo no están ensamblados, sino que forman una sola pieza.
Botón para levantar el yunque de medición para mediciones repetidas.
Con tornillo de ajuste con posibilidad de ponerse a cero. 42 2500_0-25
Marcas de tolerancias para mediciones Pasa / No pasa.
Con protector de mano aislante. Palanca para apriete de husillo.
Precisión:
42 2500 – Micrómetro con comparador 1 µm − micrómetro 2 µm.
42 2510 – Micrómetro con comparador 1 µm − micrómetro 3 µm.
42 2501 Tam. 0-25; 25-50 – Micrómetro con comparador 1 µm − micrómetro 2 µm. Botón pulsador
Tam. 50-75; 75-100 – Micrómetro con comparador 2 µm − micrómetro 2 µm. para retraer el yunque de medición.
Volumen de suministro:
42 2501/2510 – Incluida llave de ajuste.
42 Nota:
42 2501 – Superficies de medición de CBN a petición.
42 2501_0-25

Capacidad de medición mm 0-25 25-50 50-75 75-100
43A 42 2500 1269,97 1526,62 – –
46P 42 2501 Micrómetro para exteriores con cua- 1295,05 1542,85 (1709,52) (1908,64)
drante indicador
42B 42 2510 737,50 – – –
Campo de medición del comparador (42 2500) mm ±0,065 ±0,065 – –
Campo de medición del comparador (42 2501) mm ±0,07 ±0,07 ±0,14 ±0,14
Campo de medición del comparador (42 2510) mm ±0,045 – – – 42 2510_0-25
Lectura del micrómetro mm 0,01
Lectura del comparador mm 0,001 0,001 0,002 0,002
Prof. de escotadura del arco de medición (42 2500) mm 16 30 – –
Prof. de escotadura del arco de medición (42 2501) mm 15 25 37,5 50
Prof. de escotadura del arco de medición (42 2510) mm 18 – – –

DIN 0 B1 C3
863 45
Cal Cal
Micrómetro para exteriores con comparador
Husillo de medición de acero inoxidable, templado y rectificado. Superficies de medición refrentadas de
metal duro. Elementos de mando y piezas de lectura con cromado mate. Con protector de mano aislante.
Presión de medición constante. Explorador invertido móvil, retráctil. Especialmente adecuado para piezas
en serie precisas.
Precisión: Cuadrante indicador DIN 863, micrómetro 2 µm.
Volumen de suministro: Incluido comparador Millimess n.º 434674 tam. 50/1.
Capacidad de medición mm 0-25 25-50 50-100 100-150 150-200
43A 42 4800 Micrómetro para exteriores con cuadrante indicador 1088,55 1194,75 (1261,12) (1354,05) (1411,57)
Campo de medición del comparador mm ± 0,05
Lectura del micrómetro mm 0,01
Lectura del comparador mm 0,001
⌀ de varilla mm 7,5
⌀ de tambor de medición mm 18

DIN 0 B1 C3
863 45
Cal Cal
Micrómetro con pie y comparador
Arco de acero resistente, se puede inclinar hasta 45° contra pie estable. Tope graduable en altura. Husillo de medición de
acero inoxidable, templado y rectificado. Superficies de medición refrentadas de metal duro. Elementos de mando y piezas
de lectura con cromado mate. Con protector de mano aislante. Presión de medición constante. Explorador invertido móvil;
levantamiento por medio de la palanca de retracción. Especialmente adecuado para piezas en serie precisas y ensayos
acelerados.
Precisión: Cuadrante indicador DIN 863, micrómetro 2 µm.
Volumen de suministro: Incluido comparador Millimess n.º 434674 tam. 50/1.

Capacidad de medición mm 0-50
43A 42 4805 Micrómetro con pie y comparador 1385,02
Campo de medición del comparador mm ± 0,05
Lectura del micrómetro mm 0,005
Lectura del comparador mm 0,001
⌀ de varilla mm 7,5
⌀ de tambor de medición mm 25
70
