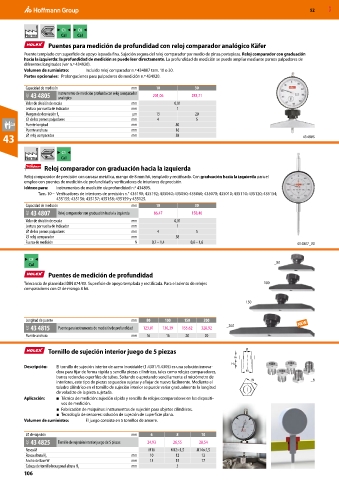

Puentes para medición de profundidad con reloj comparador analógico Käfer
Puente templado con superficie de apoyo lapeada fina. Sujeción segura del reloj comparador por medio de pinza portapieza. Reloj comparador con graduación
hacia la izquierda: la profundidad de medición se puede leer directamente. La profundidad de medición se puede ampliar mediante pernos palpadores de
diferentes longitudes (ver n.º 434920).
Volumen de suministro: Incluido reloj comparador n.º 434807 tam. 10 o 30.
Partes opcionales: Prolongaciones para palpadores de medición n.º 434920.

Capacidad de medición mm 10 30
42C 43 4805 Instrumento de medición profunda con reloj comparador 201,06 283,71
analógico
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
Margen de desviación f e µm 15 20
⌀ de los pernos palpadores mm 4 5
Puente longitud mm 80
Puente anchura mm 16
43 ⌀ reloj comparador mm 58 43 4805

C1
Norma Cal
Reloj comparador con graduación hacia la izquierda
Reloj comparador de precisión con carcasa metálica, mango de 8 mm h6, templado y rectificado. Con graduación hacia la izquierda para el
empleo con puentes de medición de profundidad y verificadores de interiores de precisión.
Idóneo para: Instrumentos de medición de profundidad n.º 434805.
Tam. 10 – Verificadores de interiores de precisión n.° 435190; 435192; 435040; 435050; 435060; 435070; 435010; 435110; 435120; 435154;
435155; 435156; 435157; 435158; 435159 y 435125.
Capacidad de medición mm 10 30
46C 43 4807 Reloj comparador con graduación hacia la izquierda 86,47 158,40
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
⌀ de los pernos palpadores mm 4 5
⌀ reloj comparador mm 58
Fuerza de medición N 0,7 – 1,4 0,8 – 1,6 43 4807_30

C8
Cal _80
Puentes de medición de profundidad
Tolerancia de planeidad DIN 874/00. Superficie de apoyo templada y rectificada. Para el asiento de relojes _100
comparadores con ⌀ de mango 8 h6.

_150

Longitud de puente mm 80 100 150 200
42C 43 4815 Puente para instrumento de medición de profundidad 123,01 130,39 155,62 328,92 _200
Puente anchura mm 16 16 20 20

Tornillo de sujeción interior juego de 5 piezas Ø
H1
H2
Descripción: El tornillo de sujeción interior de acero inoxidable (1.4301/1.4305) es una solución innova-
dora para fijar de forma rápida y sencilla piezas cilíndricas, tales como relojes comparadores, M
barras redondas o perfiles de tubos. Soltando o apretando sencillamente el micrómetro de W
interiores, este tipo de piezas se pueden sujetar y aflojar de nuevo fácilmente. Mediante el _8
taladro cilíndrico en el tornillo de sujeción interior se puede variar gradualmente la longitud
de voladizo de la pieza sujetada.
Aplicación: ■ Técnica de medición: sujeción rápida y sencilla de relojes comparadores en los dispositi-
vos de medición.
■ Fabricación de máquinas: instrumentos de sujeción para objetos cilíndricos.
■ Tecnología de sensores: solución de sujeción de superficie plana.
Volumen de suministro: El juego consiste en 5 tornillos de amarre.

⌀ de sujeción mm 6 8 10
42C 43 4825 Tornillo de sujeción interior juego de 5 piezas 24,93 26,55 28,54
Rosca M M10 M12×1,5 M14×1,5
Rosca altura H 2 mm 10 12 12
Ancho de llave W mm 13 15 17
Cabeza de tornillo hexagonal altura H 1 mm 5
