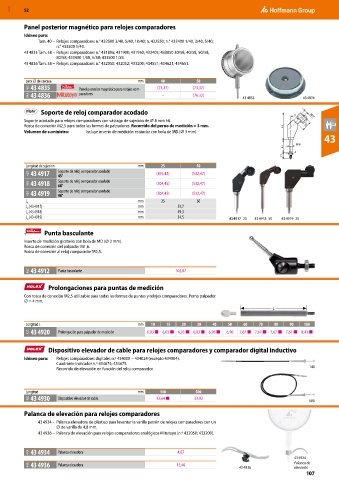

MXD 52

Panel posterior magnético para relojes comparadores
Idóneo para:
Tam. 40 – Relojes comparadores n.° 432500 3/40, 5/40, 10/40; n. 432550; n.° 433400 1/40, 3/40, 5/40;
n.° 433500 1/40.
43 4835 Tam. 58 – Relojes comparadores n.° 431896; 431900; 431950; 432405; 433050 30/58, 40/58, 50/58,
80/58; 433400 1/58, 5/58; 433500 1/58.
43 4836 Tam. 58 – Relojes comparadores n.° 432050; 432052; 433200; 434551; 434621; 434651.

para ⌀ de carcasa mm 40 58
46C 43 4835 Panel posterior magnético para relojes com- (73,37) (73,37)
44A 43 4836 paradores – (76,32) 43 4835 43 4836

Soporte de reloj comparador acodado
Soporte acodado para relojes comparadores con vástago de sujeción de ⌀ 8 mm h6.
Rosca de conexión M2,5 para todas las formas de palpadores. Recorrido del perno de medición = 3 mm.
Volumen de suministro: Incluye inserto de medición estándar con bola de MD (⌀ 3 mm).
43

Longitud de sujeción mm 25 50
43A 43 4917 Soporte de reloj comparador acodado (476,42) (532,47)
45°
43A 43 4918 Soporte de reloj comparador acodado (504,45) (532,47)
60°
43A 43 4919 Soporte de reloj comparador acodado (504,45) (532,47)
90°
L 1 mm 25 50
L (43 4917) mm 53,7
2
L (43 4918) mm 49,3
2
L (43 4919) mm 34,5 43 4917_25 43 4918_50 43 4919_25
2
Punta basculante
Inserto de medición giratorio con bola de MD (⌀ 2 mm).
Rosca de conexión del palpador M1,6.
Rosca de conexión al reloj comparador M2,5.

46C 43 4912 Punta basculante 102,07

Prolongaciones para puntas de medición
Con rosca de conexión M2,5 utilizable para todas las formas de puntas y relojes comparadores. Perno palpador
⌀ = 4 mm.
L

Longitud L mm 10 15 20 30 40 50 60 70 80 90 100
42C 43 4920 Prolongación para palpador de medición 6,03 ■ 6,03 ■ 6,03 ■ 6,03 ■ 6,96 ■ 6,96 7,67 ■ 7,67 ■ 7,67 ■ 7,67 ■ 8,41 ■

Dispositivo elevador de cable para relojes comparadores y comparador digital inductivo
Idóneo para: Relojes comparadores digitales n.º 434000 − 434024 (excepto 434004).
Cuadrante indicador n.º 434674; 434675.
Recorrido de elevación en función del reloj comparador. _140

Longitud mm 140 500
42C 43 4930 Dispositivo elevador de cable. 13,64 ■ 33,92 _500

Palanca de elevación para relojes comparadores
43 4934 – Palanca elevadora de plástico para levantar la varilla patrón de relojes comparadores con un
⌀ de varilla de 4,8 mm.
43 4936 – Palanca de elevación para relojes comparadores analógicos Mitutoyo (n.º 432050; 433200).

44A 43 4934 Palanca elevadora 4,67
43 4934
44A 43 4936 Palanca elevadora 12,46 43 4936 Palanca de
elevación
107
