52 MXD

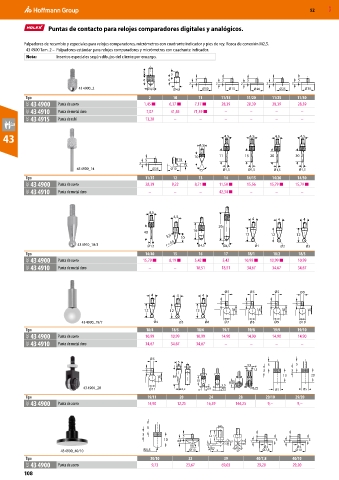

Puntas de contacto para relojes comparadores digitales y analógicos.

Palpadores de recambio y especiales para relojes comparadores, micrómetros con cuadrante indicador y pies de rey. Rosca de conexión M2,5.
43 4900 Tam. 2 – Palpadores estándar para relojes comparadores y micrómetros con cuadrante indicador.
Nota: Insertos especiales según dibujos del cliente por encargo.

5
5
6 6 5 5 5 5 5
2 2 2 2 2
43 4900_2 Ø4,5 Ø4,8 Ø10 Ø15 Ø20 Ø25 Ø30
Tipo 2 10 11 11/15 11/20 11/25 11/30
42C 43 4900 Punta de acero 1,45 ■ 6,37 ■ 7,17 ■ 28,39 28,39 28,39 28,39
42C 43 4910 Punta de metal duro 7,07 41,45 71,39 ■ – – – –
42C 43 4915 Punta de rubí 13,20 – – – – – –

43 4,5 4,5 4,5 4,5
4,5

10 11 15 20 30
5 R15
2
2
43 4900_14 Ø35 Ø10 45° Ø1,5 Ø1,5 Ø1,5 Ø1,5
Tipo 11/35 12 13 14 14/15 14/20 14/30
42C 43 4900 Punta de acero 28,39 9,22 8,71 ■ 11,50 ■ 15,56 15,79 ■ 15,79 ■
42C 43 4910 Punta de metal duro – – – 42,34 ■ – – –

4,5
4,5
4 4 4
26
40 16 12
3,5 10 12 12
43 4910_18/3 Ø1,5 r = 0,5 Ø4,5 Ø4,5 Ø1 Ø2 Ø3
Tipo 14/40 15 16 17 18/1 18/2 18/3
42C 43 4900 Punta de acero 15,79 ■ 8,19 ■ 5,42 ■ 5,42 10,99 ■ 10,99 ■ 10,99
42C 43 4910 Punta de metal duro – – 18,51 18,51 34,67 34,67 34,67

Ø5 Ø5 Ø5 Ø5
4 4 4
5 5 5 5
12 12 12 18 18 18 18
43 4900_19/7 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10
Tipo 18/4 18/5 18/6 19/7 19/8 19/9 19/10
42C 43 4900 Punta de acero 10,99 10,99 10,99 14,90 14,90 14,90 14,90
42C 43 4910 Punta de metal duro 34,67 34,67 34,67 – – – –

Ø5
5
5,9 4 5 5
5 1,5 3 3
18 16 10 20
10 0,9
2 3,5 10
43 4900_28 Ø11 0,2 Ø3 4,5 R3.75 Ø5 Ø5
Tipo 19/11 20 24 28 29/10 29/20
42C 43 4900 Punta de acero 14,90 12,25 16,59 144,25 9,– 9,–

5 SW5
3 5 9.4 7.5 5 5
10 4,5 15° 3.5 1 3 1 3
R6 15° 0.5 3.3 Ø5 0.3 Ø4 Ø4
43 4900_40/10 R4,5 Ø10 9 90° Ø7,8 Ø10
Tipo 30/10 32 39 40/7,8 40/10
42C 43 4900 Punta de acero 9,73 23,67 69,03 29,20 29,20
