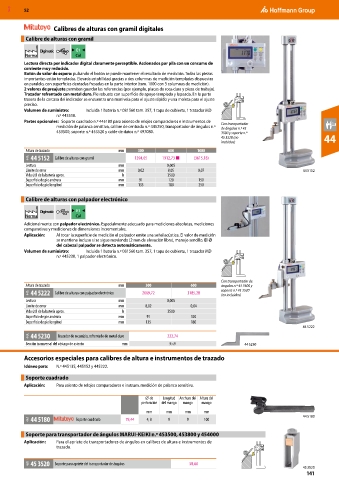

MXD 52

Calibres de alturas con gramil digitales
Calibre de alturas con gramil

Digimatic E1
Norma Cal
Lectura directa por indicador digital claramente perceptible. Accionados por pila con un consumo de
corriente muy reducido.
Botón de valor de espera: pulsando el botón se puede mantener el resultado de medición. Todas las piezas
importantes están templadas. Elevada estabilidad gracias a dos columnas de medición templadas dispuestas
en paralelo, con superficies dentadas fresadas en la parte interior (tam. 1000 con 3 columnas de medición).
2 valores de preajuste permiten guardar las referencias (por ejemplo, placas de roca dura y pieza de trabajo).
Trazador refrentado con metal duro. Pie robusto con superficie de apoyo templada y lapeada. En la parte
trasera de la carcasa del indicador se encuentra una manivela para el ajuste rápido y una moleta para el ajuste
preciso.
Volumen de suministro: Incluida 1 batería n.º 081560 tam. 357, 1 tapa de cubierta, 1 trazador MD
n.º 443510.
Partes opcionales: Soporte cuadrado n.º 445180 para asiento de relojes comparadores e instrumentos de Con transportador
medición de palanca sensitiva, calibre de centrado n.º 445250, transportador de ángulos n.º de ángulos n.º 45
453500, soporte n.º 453520 y cable de datos n.º 497080. 3500 y soporte n.º
45 3520 (no 44
incluidos)
Altura de trazado mm 300 600 1000
44A 44 5152 Calibre de alturas con gramil 1394,05 1912,73 ■ (3615,18)
Lectura mm 0,005
Límite de error mm 0,02 0,05 0,07 44 5152
Vida útil de la batería aprox. h 3500
Superficie de pie anchura mm 91 120 150
Superficie de pie longitud mm 135 180 250

Calibre de alturas con palpador electrónico

Digimatic E1
Norma Cal

Adicionalmente con palpador electrónico. Especialmente adecuado para mediciones absolutas, mediciones
comparativas y mediciones de dimensiones incrementales.
Aplicación: Al tocar la superficie de medición el palpador emite una señal acústica. El valor de medición
se mantiene incluso si se sigue moviendo (2 mm de elevación libre), manejo sencillo. El ⌀
del cabezal palpador se detecta automáticamente.
Volumen de suministro: Incluida 1 batería n.º 081560 tam. 357, 1 tapa de cubierta, 1 trazador MD
n.º 445230, 1 palpador electrónico.

Con transportador de
Altura de trazado mm 300 600 ángulos n.º 45 3500 y
44A 44 5222 Calibre de alturas con palpador electrónico 2669,72 3185,28 soporte n.º 45 3520
(no incluidos)
Lectura mm 0,005
Límite de error mm 0,02 0,04
Vida útil de la batería aprox. h 3500
Superficie de pie anchura mm 91 120
Superficie de pie longitud mm 135 180
44 5222
44A 44 5230 Trazador de recambio, refrentado de metal duro 222,74
Sección transversal del vástago de asiento mm 9×9 44 5230

Accesorios especiales para calibres de altura e instrumentos de trazado
Idóneo para: N.º 445135, 445152 y 445222.
Soporte cuadrado
Aplicación: Para asiento de relojes comparadores e instrum. medición de palanca sensitiva.

⌀ de Longitud Anchura del Altura del
perforación del mango mango mango

mm mm mm mm
44A 44 5180 Soporte cuadrado 79,44 4; 8 9 9 100 44 5180
Soporte para transportador de ángulos MARUI-KEIKI n.º 453500, 453800 y 454000
Aplicación: Para el apriete de transportadores de ángulos en calibres de altura e instrumentos de
trazado.

46R 45 3520 Soporte para apriete del transportador de ángulos 58,60
45 3520
