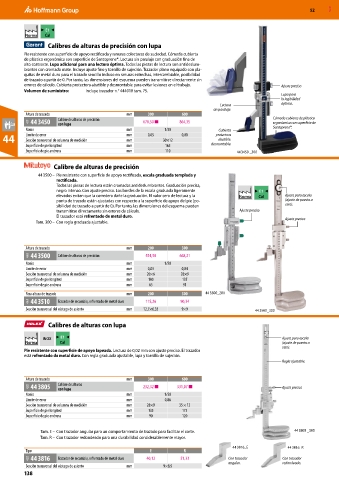

Calibres de alturas de precisión con lupa
Pie resistente con superficie de apoyo rectificada y ranuras colectoras de suciedad. Cómoda cubierta
de plástico ergonómica con superficie de Santoprene®. Lectura sin paralaje con graduación fina de
alto contraste. Lupa adicional para una lectura óptima. Todas las piezas de lectura son antideslum-
brantes con cromado mate. Incluye ajuste fino y tornillo de sujeción. Trazador plano equipado con pla-
quitas de metal duro para el trazado sencillo incluso en ranuras estrechas, intercambiable, posibilidad
de trazado a partir de 0. Por tanto, las dimensiones del esquema pueden transmitirse directamente sin
errores de cálculo. Cubierta protectora abatible y desmontable para evitar lesiones en el trabajo. Ajuste preciso
Volumen de suministro: Incluye trazador n.° 444010 tam. 75.
Lupa para
la legibilidad
Lectura óptima.
sin paralaje.
Altura de trazado mm 300 600 Cómoda cubierta de plástico
41F 44 3450 Calibre de alturas de precisión 678,50 ■ 864,35 ergonómica con superficie de
con lupa
Nonio mm 1/50 Cubierta Santoprene®.
44 Límite de error mm 0,05 30×12 0,08 protectora
mm
abatible,
Sección transversal de columna de medición
Superficie de pie longitud mm 165 desmontable.
Superficie de pie anchura mm 110 44 3450 _300
Calibre de alturas de precisión
44 3500 – Pie resistente con superficie de apoyo rectificada, escala graduada templada y
rectificada.
Todas las piezas de lectura están cromadas antideslumbrantes. Graduación precisa,
negro intenso. Con ajuste preciso. Los bordes de la escala graduada ligeramente E1
elevados evitan que la corredera dañe la graduación. El valor cero de lectura y la Norma Cal Ajuste para escala
punta de trazado están ajustadas con respecto a la superficie de apoyo del pie (po- (ajuste de puesta a
sibilidad de trazado a partir de 0). Por tanto, las dimensiones del esquema pueden cero).
transmitirse directamente sin errores de cálculo. Ajuste preciso
El trazador está refrentado de metal duro. Ajuste preciso
Tam. 300 – Con regla graduada ajustable.

Altura de trazado mm 200 300
44A 44 3500 Calibre de alturas de precisión 554,50 668,21
Nonio mm 1/50
Límite de error mm 0,03 0,04
Sección transversal de columna de medición mm 20×6 28×9
Superficie de pie longitud mm 100 135
Superficie de pie anchura mm 65 91

Para altura de trazado mm 200 300 44 3500_200
44A 44 3510 Trazador de recambio, refrentado de metal duro 115,26 90,34
Sección transversal del vástago de asiento mm 12,7×6,35 9×9 44 3500_300

Calibres de alturas con lupa

INOX E1 Ajuste para escala
Norma Cal (ajuste de puesta a
cero).
Pie resistente con superficie de apoyo lapeada. Lectura de 0,02 mm con ajuste preciso. El trazador
está refrentado de metal duro. Con regla graduada ajustable, lupa y tornillo de sujeción.
Regla ajustable.

Altura de trazado mm 300 600
42D 44 3805 Calibre de alturas 232,32 ■ 331,87 ■ Ajuste preciso
con lupa
Nonio mm 1/50
Límite de error mm 0,06
Sección transversal de columna de medición mm 28×9 35 × 12
Superficie de pie longitud mm 135 175
Superficie de pie anchura mm 90 120

Tam. E – Con trazador angular para un comportamiento de trazado para facilitar el corte. 44 3805 _300
Tam. R – Con trazador redondeado para una durabilidad considerablemente mayor.

44 3816_E 44 3816_R
Tipo E R
42D 44 3816 Trazador de recambio, refrentado de metal duro 40,12 51,33 Con trazador Con trazador
angular. redondeado.
Sección transversal del vástago de asiento mm 9×8,9
