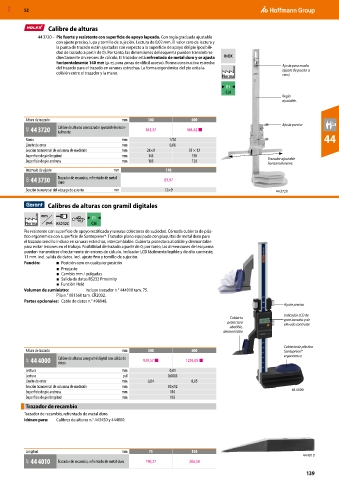

MXD 52

Calibre de alturas
44 3720 – Pie fuerte y resistente con superficie de apoyo lapeada. Con regla graduada ajustable
con ajuste preciso, lupa y tornillo de sujeción. Lectura de 0,02 mm. El valor cero de lectura y
la punta de trazado están ajustadas con respecto a la superficie de apoyo del pie (posibili-
dad de trazado a partir de 0). Por tanto, las dimensiones del esquema pueden transmitirse
directamente sin errores de cálculo. El trazador está refrentado de metal duro y se ajusta INOX
horizontalmente 140 mm (p. ej. para zonas de difícil acceso). Forma constructiva estrecha
del trazado para el trazado en ranuras estrechas. La forma ergonómica del pie evita la Ajuste para escala
(ajuste de puesta a
colisión entre el trazador y la mano. cero).
Norma
E1
Cal
Regla
ajustable.

Altura de trazado mm 300 600
Ajuste preciso
42D 44 3720 Calibre de alturas con trazador ajustable horizon- 361,37 464,62 ■
talmente
Nonio mm 1/50 44
Límite de error mm 0,06
Sección transversal de columna de medición mm 28×9 35 × 12
Superficie de pie longitud mm 145 190
Superficie de pie anchura mm 105 120 Trazador ajustable
horizontalmente.
Intervalo de ajuste mm 140
42D 44 3730 Trazador de recambio, refrentado de metal 89,97
duro
Sección transversal del vástago de asiento mm 12×9 44 3720

Calibres de alturas con gramil digitales

mm
E1
Norma pul. RS232C Cal

Pie resistente con superficie de apoyo rectificada y ranuras colectoras de suciedad. Cómoda cubierta de plás-
tico ergonómica con superficie de Santoprene®. Trazador plano equipado con plaquitas de metal duro para
el trazado sencillo incluso en ranuras estrechas, intercambiable. Cubierta protectora abatible y desmontable
para evitar lesiones en el trabajo. Posibilidad de trazado a partir de 0; por tanto, las dimensiones del esquema
pueden transmitirse directamente sin errores de cálculo. Indicador LCD fácilmente legible y de alto contraste,
11 mm. Incl. salida de datos. Incl. ajuste fino y tornillo de sujeción.
Función: ■ Posición cero en cualquier posición
■ Preajuste
■ Cambio mm / pulgadas
■ Salida de datos RS232 Proximity
■ Función Hold
Volumen de suministro: Incluye trazador n.° 444010 tam. 75.
Pila n.° 081560 tam. CR2032.
Partes opcionales: Cable de datos n.° 498948.
Ajuste preciso
Indicador LCD de
Cubierta
protectora gran tamaño y de
elevado contraste
abatible,
desmontable
Cubierta de plástico
Altura de trazado mm 300 600 Santoprene®
ergonómica
41F 44 4000 Calibre de alturas con gramil digital con salida de 939,57 ■ 1295,05 ■
datos
Lectura mm 0,01
Lectura pul 0,0005
Límite de error mm 0,04 0,05
Sección transversal de columna de medición mm 30×12
Superficie de pie anchura mm 110 44 4000
Superficie de pie longitud mm 165
Trazador de recambio
Trazador de recambio, refrentado de metal duro.
Idóneo para: Calibres de alturas n.° 443450 y 444000.

Longitud mm 75 150
44 4010
41F 44 4010 Trazador de recambio, refrentado de metal duro 190,27 206,50
139
