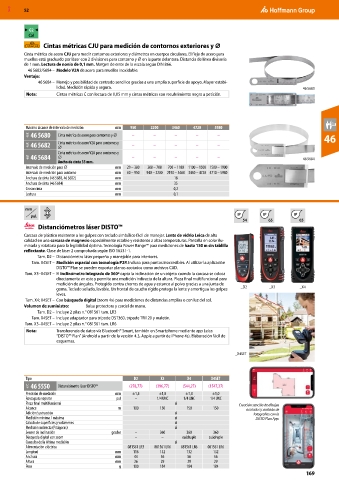

Page 1307 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

G2
Cal
Cintas métricas CJU para medición de contornos exteriores y ⌀
Cinta métrica de acero CJU para medir contornos exteriores y diámetros en cuerpos circulares. El fleje de acero para
muelles está graduado por láser con 2 divisiones para contorno y ⌀ en la parte delantera. Distancia de línea divisoria
de 1 mm. Lectura de nonio de 0,1 mm. Margen de error de la escala según DIN 866.
46 5682/5684 – Modelo V2A de acero para muelles inoxidable.
Ventaja:
46 5684 – Manejo y posibilidad de centrado sencillos gracias a una amplia superficie de apoyo. Mayor estabi-
lidad. Medición rápida y segura. 46 5680
Nota: Cintas métricas C con lectura de 0,05 mm y cintas métricas con recubrimiento negro a petición.

Máximo alcance de intervalo de medición mm 950 2200 3460 4720 5980
46R 46 5680 Cinta métrica de acero para contornos y ⌀ – – – – – 46
46R 46 5682 Cinta métrica de acero V2A para contornos y – – – – –
⌀
Cinta métrica de acero V2A para contornos y
46R 46 5684 ⌀ – – – – – 46 5684
Ancho de cinta 35 mm.
Intervalo de medición para ⌀ mm 20 – 300 300 – 700 700 – 1100 1100 – 1500 1500 – 1900
Intervalo de medición para contorno mm 60 – 950 940 – 2200 2190 – 3460 3450 – 4720 4710 – 5980
Anchura de cinta (46 5680, 46 5682) mm 16
Anchura de cinta (46 5684) mm 35
Grosor cinta mm 0,2
Lectura mm 0,1

mm
pul. IP 54 IP 65 IP 65
Distanciómetros láser DISTO™
Carcasa de plástico resistente a los golpes con teclado simbólico fácil de manejar. Lente de vidrio Leica de alta
calidad en una carcasa de magnesio especialmente estable y resistente a altas temperaturas. Pantalla en color ilu-
minada y rotatoria para la legibilidad óptima. Tecnología Power Range™ para mediciones de hasta 150 m sin tablilla
reflectante. Clase de láser 2 comprobada según ISO 16331-1.
Tam. D2 – Distanciómetro láser pequeño y manejable para interiores.
Tam. X4SET – Medición espacial con tecnología P2P. Incluso para puntos inaccesibles. Al utilizar la aplicación
DISTO™ Plan se pueden exportar planos acotados como archivos CAD.
Tam. X3–X4SET – El inclinómetro integrado de 360º capta la inclinación de un objeto cuando la carcasa se coloca
directamente en este y permite una medición indirecta de la altura. Pieza final multifuncional para
medición de ángulos. Protegido contra chorros de agua y estanco al polvo gracias a una junta de
goma. Teclado sellado, lavable. Un frontal de caucho rígido protege la lente y amortigua los golpes _D2 _X3 _X4
leves.
Tam. X4; X4SET – Con búsqueda digital (zoom 4x) para mediciones de distancias amplias o con luz del sol.
Volumen de suministro: Bolsa protectora y cordel de mano.
Tam. D2 – Incluye 2 pilas n.° 081561 tam. LR3
Tam. X4SET – Incluye adaptador para trípode DST360, trípode TRI120 y maletín.
Tam. X3–X4SET – Incluye 2 pilas n.° 081561 tam. LR6
Nota: Transferencia de datos vía Bluetooth® Smart, también en Smartphone mediante app Leica
“DISTO™ Plan” (Android a partir de la versión 4.3, Apple a partir de iPhone 4s). Elaboración fácil de
esquemas.

_X4SET

Tipo D2 X3 X4 X4SET
47C 46 5550 Distanciómetro láser DISTO™ (278,77) (396,77) (544,27) (1547,27)
Precisión de medición mm ±1,5 ±1,0 ±1,0 ±1,0
Rosca para soporte pul – 1/4 UNC 1/4 UNC 1/4 UNC
Pieza final multifuncional sí Creación sencilla de dibujos
Alcance m 100 150 150 150 acotados y acotado de
Adición/sustracción sí fotografías con la
Medición mínima / máxima sí DISTO Plan App.
Cálculo de superficies y volúmenes sí
Medición indirecta (Pitágoras) sí
Sensor de inclinación grados – 360 360 360
Búsqueda digital con zoom – – cuádruple cuádruple
Consulta de la última medición sí
Alimentación eléctrica 081561 LR3 081561 LR6 081561 LR6 081561 LR6
Longitud mm 116 132 132 132
Anchura mm 44 56 56 56
Altura mm 26 29 29 29
Peso g 100 184 184 184
169
