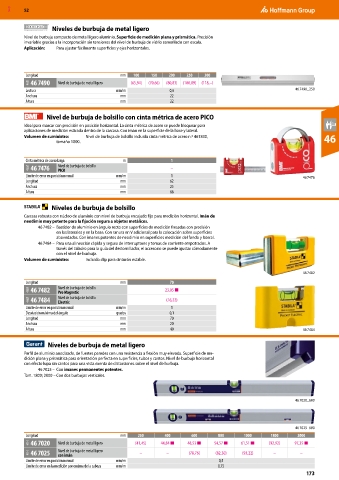

Page 1311 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Niveles de burbuja de metal ligero
Nivel de burbuja compacto de metal ligero aluminio. Superficie de medición plana y prismática. Precisión
invariable gracias a la incorporación sin tensiones del nivel de burbuja de vidrio esmerilado con escala.
Aplicación: Para ajustar fácilmente superficies y ejes horizontales.

Longitud mm 100 150 200 250 300
46U 46 7490 Nivel de burbuja de metal ligero (65,94) (70,66) (80,83) (100,89) (118,–)
Lectura mm/m 0,6 46 7490_250
Anchura mm 22
Altura mm 22

Nivel de burbuja de bolsillo con cinta métrica de acero PICO
Ideal para marcar con precisión en posición horizontal. La cinta métrica de acero se puede bloquear para
aplicaciones de medición estirada dentro de la carcasa. Con imán en la superficie de la base y lateral.
Volumen de suministro: Nivel de burbuja de bolsillo incluida cinta métrica de acero n.º 461830, 46
tamaño 1000.

Cinta métrica de acero larga m 1
46M 46 7476 Nivel de burbuja de bolsillo –
PICO
Límite de error en posición normal mm/m 1 46 7476
Longitud mm 62
Anchura mm 25
Altura mm 66

Niveles de burbuja de bolsillo
Carcasa robusta con núcleo de aluminio con nivel de burbuja encajado fijo para medición horizontal. Imán de
neodimio muy potente para la fijación segura a objetos metálicos.
46 7482 – Bastidor de aluminio en ángulo recto con superficies de medición fresadas con precisión
en los laterales y en la base. Con ranura en V adicional para la colocación sobre superficies
abovedadas. Con imanes potentes de neodimio en superficies medición del fondo y lateral.
46 7484 – Para una alineación rápida y segura de interruptores y tomas de corriente empotrados. A
través del taladro para la guía del destornillador, el accesorio se puede ajustar cómodamente
con el nivel de burbuja.
Volumen de suministro: Incluido clip para cinturón estable.

46 7482

Longitud mm 70
46M 46 7482 Nivel de burbuja de bolsillo 23,05 ■
Pro Magnetic
46M 46 7484 Nivel de burbuja de bolsillo (16,22)
Electric
Límite de error en posición normal mm/m 1
Desviación máxima del ángulo grados 0,1
Longitud mm 70
Anchura mm 20
Altura mm 40 46 7484

Niveles de burbuja de metal ligero
Perfil de aluminio anodizado, de fuertes paredes con una resistencia a flexión muy elevada. Superficie de me-
dición plana y prismática para orientación perfecta en superficies, tubos y cantos. Nivel de burbuja horizontal
con efecto lupa sin cantos para una vista exenta de distorsiones sobre el nivel de burbuja.
46 7025 – Con imanes permanentes potentes.
Tam. 1800; 2000 – Con dos burbujas verticales.

46 7020_600

46 7025_600
Longitud mm 250 400 600 800 1000 1800 2000
41H 46 7020 Nivel de burbuja de metal ligero (41,45) 44,84 ■ 48,53 ■ 54,57 ■ 61,51 ■ (92,92) 97,35 ■
41H 46 7025 Nivel de burbuja de metal ligero – – (78,76) (82,30) (93,22) – –
con imán
Límite de error en posición normal mm/m 0,5
Limite de error en la medición por encima de la cabeza mm/m 0,75
173
