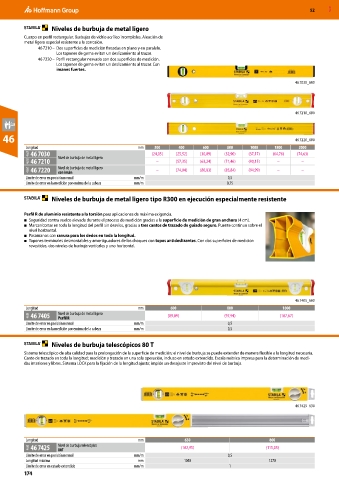

52 MXD

Niveles de burbuja de metal ligero
Cuerpo en perfil rectangular. Burbujas de vidrio acrílico irrompibles. Aleación de
metal ligero especial resistente a la corrosión.
46 7210 – Dos superficies de medición fresadas en plano y en paralelo.
Los tapones de goma evitan un deslizamiento al trazar.
46 7220 – Perfil rectangular nervado con dos superficies de medición.
Los tapones de goma evitan un deslizamiento al trazar. Con
imanes fuertes.

46 7030_600

46 7210_600

46 46 7220_600

Longitud mm 300 400 600 800 1000 1800 2000
46M 46 7030 Nivel de burbuja de metal ligero (24,05) (25,52) (30,09) (32,90) (37,17) (64,76) (74,63)
46M 46 7210 – (57,35) (63,24) (71,46) (90,15) – –
46M 46 7220 Nivel de burbuja de metal ligero – (74,04) (80,83) (85,84) (94,99) – –
con imán
Límite de error en posición normal mm/m 0,5
Limite de error en la medición por encima de la cabeza mm/m 0,75

Niveles de burbuja de metal ligero tipo R300 en ejecución especialmente resistente

Perfil R de aluminio resistente a la torsión para aplicaciones de máxima exigencia.
■ Seguridad contra vuelco elevada durante el proceso de medición gracias a la superficie de medición de gran anchura (4 cm).
■ Marcar/cortar en toda la longitud del perfil sin desvíos, gracias a tres cantos de trazado de guiado seguro. Puente continuo sobre el
nivel horizontal.
■ Pasamanos con ranura para los dedos en toda la longitud.
■ Tapones terminales desmontables y amortiguadores de los choques con topes antideslizantes. Con dos superficies de medición
revestidas, dos niveles de burbuja verticales y uno horizontal.

46 7405_600
Longitud mm 600 800 1000
46M 46 7405 Nivel de burbuja de metal ligero (89,09) (97,94) (107,67)
Perfil R
Límite de error en posición normal mm/m 0,5
Limite de error en la medición por encima de la cabeza mm/m 0,5

Niveles de burbuja telescópicos 80 T
Sistema telescópico de alta calidad para la prolongación de la superficie de medición; el nivel de burbuja se puede extender de manera flexible a la longitud necesaria.
Canto de trazado en toda la longitud; medición y trazado en una sola operación, incluso en estado extendido. Escala métrica impresa para la determinación de medi-
das interiores y libres. Sistema LOCK para la fijación de la longitud ajusta; impide un desajuste imprevisto del nivel de burbuja.

46 7425_630

Longitud mm 630 800
46M 46 7425 Nivel de burbuja telescópico (102,95) (115,05)
80T
Límite de error en posición normal mm/m 0,5
Longitud máxima mm 1050 1270
Límite de error en estado extendido mm/m 1
174
