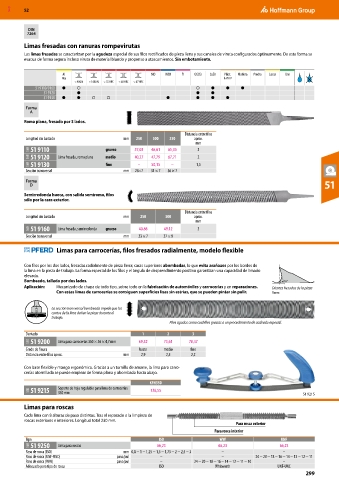

MXD 52

DIN
7264

Limas fresadas con ranuras rompevirutas
Las limas fresadas se caracterizan por la agudeza especial de sus filos rectificados de pieza llena y sus canales de viruta configurados óptimamente. De esta forma se
evacua de forma segura incluso viruta de material blando y propenso a atascamientos. Sin embotamiento.

51 9110/ 9160 ● ○ ○ ● ● ●
51 9120 ● ● ●
51 9130 ● ● ○ ○ ● ● ● ●
Forma
A

Roma plana, fresado por 3 lados.

Distancia entre filos
Longitud sin bastado mm 250 300 350 aprox.
mm
56B 51 9110 grueso 37,03 46,61 65,35 3
56B 51 9120 Lima fresada, roma plana medio 40,27 47,79 67,71 2
56B 51 9130 fino – 50,15 – 1,5
Sección transversal mm 26×7 31 × 7 36 × 7
Forma
D 51

Semirredonda hueca, con salida semiroma, filos
sólo por la cara exterior.

Distancia entre filos
Longitud sin bastado mm 250 300 aprox.
mm
56B 51 9160 Lima fresada, semirredonda grueso 40,86 49,12 3
Sección transversal mm 23 × 7 27 × 9

Limas para carrocerías, filos fresados radialmente, modelo flexible

Con filos por los dos lados, fresadas radialmente de pieza llena; caras superiores abombadas, lo que evita arañazos por los bordes de
la lima en la pieza de trabajo. La forma especial de los filos y el ángulo de desprendimiento positivo garantizan una capacidad de limado
elevada.
Bombeado, tallado por dos lados. 16°
Aplicación: Mecanizado de chapa de todo tipo, sobre todo en la fabricación de automóviles y carrocerías y en reparaciones. Dientes fresados de la pieza
Con estas limas de carrocerías se consiguen superficies lisas sin estrías, que se pueden pintar sin pulir. llena.

La sección transversal bombeada impide que los
cantos de la lima dañen la pieza durante el
trabajo.
Filos agudos como cuchillos gracias a un procedimiento de acabado especial.

Dentado 1 2 3
53B 51 9200 Lima para carrocerías 350 × 36 × 4,7 mm 69,32 73,61 78,47
Grado de finura basto medio fino
Distancia entre filos aprox. mm 2,9 2,5 2,2

Con base flexible y mango ergonómico. Gracias a un tornillo de amarre, la lima para carro-
cerías atornillada se puede emplear de forma plana y abombada hacia abajo.
KFH350
53B 51 9215 Soporte de hoja regulable para lima de carrocerías 126,55 51 9215
350 mm
Limas para roscas
Cada lima con 8 alturas de paso distintas. Tras el repasado o la limpieza de
roscas exteriores e interiores. Longitud total 230 mm.
Para rosca exterior
Para rosca interior
Tipo ISO WW UNF
56B 51 9250 Lima para roscas 66,23 66,23 66,23
Paso de rosca (ISO) mm 0,8 − 1 − 1,25 − 1,5 − 1,75 − 2 − 2,5 − 3 – –
Paso de rosca (UNF-UNC) paso/pul – – 24 − 20 − 18 − 16 − 14 − 13 − 12 − 11
Paso de rosca (WW) paso/pul – 24 − 20 − 18 − 16 − 14 − 12 − 11 − 10 –
Adecuado para tipo de rosca ISO Whitworth UNF-UNC
299
