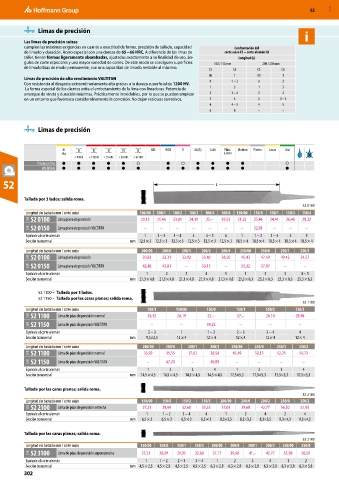

Page 1440 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Limas de precisión i

Las limas de precisión suizas
cumplen las máximas exigencias en cuanto a exactitud de forma, precisión de tallado, capacidad Confrontación del
de limado y duración. Acero especial con una dureza de 65 – 66 HRC. A diferencia de las limas de corte suizo CS − corte alemán CA
taller, tienen formas ligeramente abombadas, ajustadas exactamente a su finalidad de uso, án- Longitud (L)
gulos de corte especiales y una mayor variedad de cortes. De este modo se consiguen superficies 100 / 150 mm 200 / 250 mm
de limado lisas de modo permanente, con una capacidad de limado rentable al máximo. CS CA CS CA
00 1 00 1
Limas de precisión de alto rendimiento VALTITAN
Con resistencia al desgaste extraordinariamente alta gracias a la dureza superficial de 1200 HV. 0 1 – 2 0 2
La forma especial de los dientes evita el embotamiento de la lima con limaduras. Potencia de 1 3 1 3
arranque de viruta y duración máximas. Prácticamente inoxidables, por lo que se pueden emplear 2 3 – 4 2 4
en un entorno que favorezca considerablemente la corrosión. No dejan residuos corrosivos. 3 4 3 4 – 5
4 4 – 5 4 5
6 6 – –

Limas de precisión

Precision file ● ● ● ● ● ○ ● ○ ● ● ● ● ○
VALTITAN ● ● ● ● ● ● ● ● ● ● ● ● ●

52 L

Tallada por 3 lados; salida roma.
52 0100
Longitud sin bastado mm / corte suizo 100/00 100/1 100/2 100/3 100/4 100/6 150/00 150/0 150/1 150/3 150/4
53B 52 0100 Lima plana de precisión 20,13 21,46 23,01 24,19 25,– 39,53 21,53 23,46 24,41 26,48 28,32
53B 52 0150 Lima plana de precisión VALTITAN – – – – – – – 32,01 – – –
Equivale al corte alemán 1 2 − 3 3 − 4 4 4 − 5 6 1 1 − 2 2 − 3 4 5
Sección transversal mm 12,5 × 3 12,5 × 3 12,5 × 3 12,5 × 3 12,5 × 3 12,5 × 3 18,5 × 4 18,5 × 4 18,5 × 4 18,5 × 4 18,5 × 4
Longitud sin bastado mm / corte suizo 200/00 200/0 200/1 200/2 200/4 250/00 250/0 250/1 250/3
53B 52 0100 Lima plana de precisión 30,83 32,31 33,92 35,40 38,50 45,43 47,49 49,42 54,57
53B 52 0150 Lima plana de precisión VALTITAN 42,48 43,81 – 50,15 – 55,32 57,97 – –
Equivale al corte alemán 1 2 3 4 5 1 2 3 4 − 5
Sección transversal mm 21,3 × 4,8 21,3 × 4,8 21,3 × 4,8 21,3 × 4,8 21,3 × 4,8 25,3 × 6,3 25,3 × 6,3 25,3 × 6,3 25,3 × 6,3

52 1100 – Tallada por 3 lados.
52 1150 – Tallada por las caras planas; salida roma.
52 1100
Longitud sin bastado mm / corte suizo 100/1 150/00 150/0 150/1 150/2 150/3
53B 52 1100 Lima de púas de precisión normal 24,12 24,19 25,– 27,– 28,10 28,98
53B 52 1150 Lima de púas de precisión VALTITAN – – 34,22 – – –
Equivale al corte alemán 2 − 3 1 1 − 2 2 − 3 3 − 4 4
Sección transversal mm 9,5×2,5 12 × 4 12 × 4 12 × 4 12 × 4 12 × 4

Longitud sin bastado mm / corte suizo 200/00 200/0 200/1 200/2 250/00 250/0 250/1 250/2
53B 52 1100 Lima de púas de precisión normal 33,92 35,55 37,03 38,50 47,49 50,15 52,21 54,73
53B 52 1150 Lima de púas de precisión VALTITAN – 47,20 – 50,89 – – – –
Equivale al corte alemán 1 2 3 4 1 2 3 4
Sección transversal mm 14,5 × 4,5 14,5 × 4,5 14,5 × 4,5 14,5 × 4,5 17,5×5,3 17,5×5,3 17,5×5,3 17,5×5,3

Tallada por las caras planas; salida roma.
52 2100
Longitud sin bastado mm / corte suizo 150/00 150/0 150/2 150/3 200/00 200/0 200/2 250/0 250/2
53B 52 2100 Lima de púas de precisión estrecha 27,21 28,69 32,60 33,33 37,03 39,68 42,77 56,50 61,95
Equivale al corte alemán 1 1 − 2 3 − 4 4 1 2 4 2 4
Sección transversal mm 6,5 × 3 6,5 × 3 6,5 × 3 6,5 × 3 8,3×3,5 8,3×3,5 8,3×3,5 9,3×4,3 9,3×4,3

Tallada por las caras planas; salida roma.
52 3100
Longitud sin bastado mm / corte suizo 150/00 150/0 150/1 150/2 200/00 200/0 200/1 200/2 250/00 250/0
53B 52 3100 Lima de púas de precisión superestrecha 27,21 28,69 29,95 32,60 37,17 39,68 41,– 42,77 53,98 56,50
Equivale al corte alemán 1 1 − 2 2 − 3 3 − 4 1 2 3 4 1 2
Sección transversal mm 4,5 × 2,5 4,5 × 2,5 4,5 × 2,5 4,5 × 2,5 6,3 × 2,8 6,3 × 2,8 6,3 × 2,8 6,3 × 2,8 8,3 × 3,8 8,3 × 3,8
302
