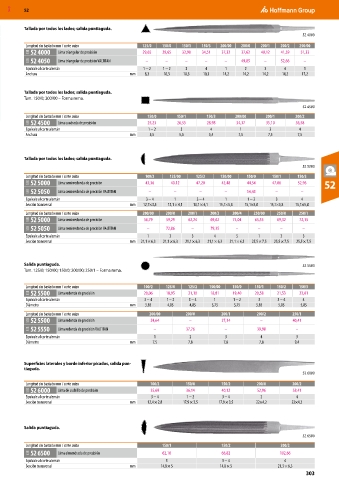

MXD 52

Limas de precisión Tallada por todos los lados; salida puntiaguda.
i 52 4000

Longitud sin bastado mm / corte suizo 125/0 150/0 150/1 150/3 200/00 200/0 200/1 200/2 250/00
53B 52 4000 Lima triangular de precisión 29,65 29,65 32,90 34,51 37,32 37,62 40,12 41,59 51,33
53B 52 4050 Lima triangular de precisión VALTITAN – – – – – 49,85 – 52,66 –
Equivale al corte alemán 1 − 2 1 − 2 3 4 1 2 3 4 1
Anchura mm 8,3 10,3 10,3 10,3 14,2 14,2 14,2 14,2 17,2

Tallada por todos los lados; salida puntiaguda.
Tam. 150/0; 200/00 – Forma roma.
52 4500
Longitud sin bastado mm / corte suizo 150/0 150/1 150/3 200/00 200/1 200/2
53B 52 4500 Lima cuadrada de precisión 25,23 26,55 28,98 34,37 35,10 36,58
Equivale al corte alemán 1 − 2 3 4 1 3 4
Anchura mm 5,5 5,5 5,5 7,5 7,5 7,5

Tallada por todos los lados; salida puntiaguda.
52 5000
Longitud sin bastado mm / corte suizo 100/2 125/00 125/2 150/00 150/0 150/1 150/3
53B 52 5000 Lima semirredonda de precisión 43,36 40,12 47,20 42,48 44,54 47,06 52,96 52
53B 52 5050 Lima semirredonda de precisión VALTITAN – – – – 54,43 – –
Equivale al corte alemán 3 − 4 1 3 − 4 1 1 − 2 3 4
Sección transversal mm 12,7×3,5 13,1 × 4,1 13,1 × 4,1 15,1×5,8 15,1×5,8 15,1×5,8 15,1×5,8
Longitud sin bastado mm / corte suizo 200/00 200/0 200/1 200/2 200/4 250/00 250/0 250/1
53B 52 5000 Lima semirredonda de precisión 56,79 59,29 62,24 69,62 74,04 65,35 69,32 72,13
53B 52 5050 Lima semirredonda de precisión VALTITAN – 72,86 – 79,35 – – – –
Equivale al corte alemán 1 2 3 4 5 1 2 3
Sección transversal mm 21,1 × 6,3 21,1 × 6,3 21,1 × 6,3 21,1 × 6,3 21,1 × 6,3 25,5 × 7,5 25,5 × 7,5 25,5 × 7,5

Salida puntiaguda. 52 5500
Tam. 125/0; 150/00; 150/0; 200/00; 250/1 – Forma roma.

Longitud sin bastado mm / corte suizo 100/2 125/0 125/2 150/00 150/0 150/1 150/2 150/3
53B 52 5500 Lima redonda de precisión 20,06 18,95 21,10 18,81 19,40 20,58 21,53 23,01
Equivale al corte alemán 3 − 4 1 − 2 3 − 4 1 1 − 2 3 3 − 4 4
Diámetro mm 3,85 4,85 4,85 5,75 5,75 5,85 5,85 5,85
Longitud sin bastado mm / corte suizo 200/00 200/0 200/1 200/2 250/1
53B 52 5500 Lima redonda de precisión 24,64 – 27,14 – 40,41
53B 52 5550 Lima redonda de precisión VALTITAN – 37,76 – 39,98 –
Equivale al corte alemán 1 2 3 4 3
Diámetro mm 7,5 7,8 7,8 7,8 9,4

Superficies laterales y borde inferior picados, salida pun-
tiaguda.
52 6000

Longitud sin bastado mm / corte suizo 100/2 150/0 150/2 200/0 200/2
53B 52 6000 Lima de cuchillo de precisión 35,69 36,14 40,12 52,96 58,41
Equivale al corte alemán 3 − 4 1 − 2 3 − 4 2 4
Sección transversal mm 12,4 × 2,8 17,9 × 3,5 17,9 × 3,5 22×4,2 22×4,2

Salida puntiaguda.
52 6500
Longitud sin bastado mm / corte suizo 150/1 150/2 200/2
53B 52 6500 Lima almendrada de precisión 62,10 66,82 102,66
Equivale al corte alemán 3 3 − 4 4
Sección transversal mm 14,8 × 5 14,8 × 5 21,3 × 6,3
303
