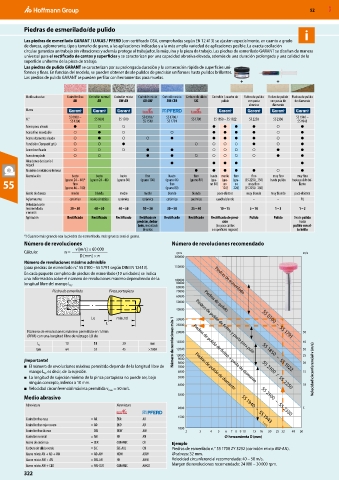

Piedras de esmerilado/de pulido i
Las piedras de esmerilado GARANT / LUKAS / PFERD (con certificado OSA, comprobadas según EN 12 413) se ajustan especialmente, en cuanto a grado
de dureza, aglomerante, tipo y tamaño de grano, a las aplicaciones indicadas y a la más amplia variedad de aplicaciones posible. La exacta oscilación
circular garantiza un trabajo sin vibraciones y además protege al trabajador, la máquina y la pieza de trabajo. Las piedras de esmerilado GARANT se diseñan de manera
universal para el rectificado de cantos y superficies y se caracterizan por una capacidad abrasiva elevada, además de una duración prolongada y una calidad de la
superficie uniforme de la pieza de trabajo.
Las piedras de pulido GARANT se caracterizan por su prolongada duración y la consecución rápida de superficies uni-
formes y finas. En función del modelo, se pueden obtener desde pulidos de precisión uniformes hasta pulidos brillantes.
Las piedras de pulido GARANT se pueden perfilar con herramientas para muelas.
+ +

Medio abrasivo Corindón fino Corindón normal Corindón mixto Corindón mixto Corindón mixto Carburo de silicio Corindón / caucho de Fieltro de pulido Fieltro de pulido Piedras de pulido
AR AN AW-AN AD-AW AW-CER SiC pulido con pasta con pasta de de diamante
abrasiva diamante
Marca
N.° 55 0100 – 55 1600 55 1700 55 0310 / 55 1790 / 55 1780 55 1850 – 55 1922 55 2250 55 2330 55 1940 –
55 1200 55 1510 55 1791 55 1943
Acero poco aleado ● ○ ○ ● ● ● ● ○ ●
Acero fino inoxidable ○ ● ○ ○ ● ● ● ● ○ ●
Acero altamente aleado ○ ● ○ ○ ● ● ● ● ● ○ ●
Fundición (Temperit gris) ○ ○ ● ○ ○ ○ ○ ● ○ ●
Acero bonificado ○ ○ ○ ● ● ○ ○ ○ ○ ● ●
Acero templado ○ ○ ● ● ○ ○ ○ ○ ○ ● ●
Aleaciones de titanio / ● ● ● ● ●
níquel
Aluminio / metales no ferrosos ● ● ● ● ● ○ ●
Granulación basto basto basto fino basto fino basto medio fino fino muy fino muy fino
(gra-
55 (grano 24 – 60)* (grano 24 - 46) (grano 30) (grano 100) (grano 46) (grano 80) no 80) (gra- (gra- (55 2250_150) hasta pulido hasta pulido bri-
llante
muy fino
fino
no
fino
no
(grano 80)
(grano 46 – 100)
220)
(55 2250_280)
120)
Grado de dureza medio blando medio medio blando blando poco elástico muy blando muy blando poco elástico
Aglomerante cerámico resina sintética cerámico cerámico cerámico cerámico caucho blando – – PU
Velocidad corte
recomendada 30 – 50 40 – 50 40 – 50 10 – 30 30 – 50 25 – 40 10 – 15 5 – 10 1 – 3 1 – 2
v en m/s
Aplicación Rectificado Rectificado Rectificado Rectificado de Rectificado Rectificado Rectificado de preci- Pulido Pulido Desde pulido
precisión, desbar- sión hasta
bado, mecanizado (no para cantos pulido con al-
de cantos o superficies rugosas) to brillo
*) Cuanto más grande sea la piedra de esmerilado, más grueso será el grano.
Número de revoluciones Número de revoluciones recomendado
v [m/s] × 60 000
Cálculo: n = rpm m/s
D [mm] × π
Número de revoluciones máximo admisible
(para piedras de esmerilado n.° 55 0100 – 55 1791 según DIN EN 12413).
En cada paquete completo de piedras de esmerilado (10 unidades) se indica
una información sobre el número de revoluciones máximo dependiendo de la Piedras de esmerilado
longitud libre del mango L .
O
Piedra de esmerilado Pinza portapieza Piedras de pulido
Lo min.10
L Piedras de pulido de fieltro y pasta para pulir 55 0100 – 55 1791
Número de revoluciones máximo permitido en 1/min
(RPM) con una longitud libre de vástago LO de
10 15 20 mm Número de revoluciones min-1
L O
rpm 64 53 45 ×1000 Piedras de pulido de fieltro + pasta de diamante
¡Importante! 55 1850 – 55 1922
■ El número de revoluciones máximo permitido depende de la longitud libre de
mango L , es decir, de la sujeción. Piedras de pulido de diamante Velocidad circunferencial v (m/s)
O
■ La longitud de sujeción mínima de la pinza portapieza no puede ser, bajo 55 2100 / 55 2250
ningún concepto, inferior a 10 mm.
■ Velocidad circunferencial máxima permitida v = 50 m/s.
máx
Medio abrasivo 55 2100 – 55 2330
Abreviatura Abreviatura 55 1940 – 55 1943
Corindón fino rosa = AR EKR AR
Corindón fino rojo oscuro = AD EKD AD 1 m/s
Corindón fino blanco = AW EKW AW
Corindón normal = AN NK AN ⌀ herramienta D (mm)
Grano de cerámica = CER CERAMIC CO Ejemplo
Carburo de silicio verde = SiC SiC-ALU CN Piedras de esmerilado n.° 55 1700 ZY 3232 (corindón mixto AW-AN).
Grano mixto AN + AD + AW = AD-AW NDW ADW ⌀cabeza: 32 mm.
Grano mixto AW + AN = AW-AN HK AWN Velocidad circunferencial recomendada: 40 – 50 m/s.
Grano mixto AW + CER = AW-CER CERAMIC AWCO Margen de revoluciones recomendado: 24 000 – 30 000 rpm.
