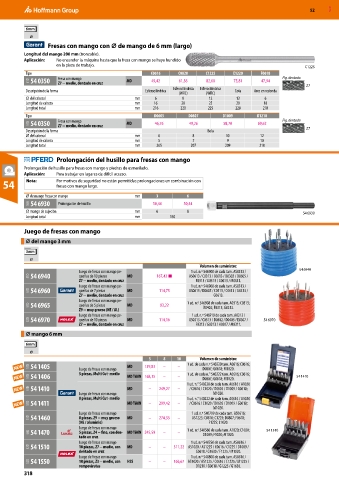

Page 1456 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 1456
52 MXD
6mm
Fresas con mango con ⌀ de mango de 6 mm (largo)
Longitud del mango 200 mm (tronzable).
Aplicación: No encender la máquina hasta que la fresa con mango se haya hundido
en la pieza de trabajo. _C1225
Tipo C0616 C0820 C1225 E1220 F0618
51D 54 0350 Fresa con mango MD 49,42 61,36 82,60 75,81 47,94 Fig. dentado
Z7 − medio, dentado en cruz
Esferocilíndrica Esferocilíndrica Z7
Descripción de la forma Esferocilíndrica Gota Arco en redonda
(WRC) (WRC)
⌀ del cabezal mm 6 8 12 12 6
Longitud de cabeza mm 16 20 25 20 18
Longitud total mm 216 220 225 220 218
Tipo D0605 D0807 D1009 D1210
51D 54 0350 Fresa con mango MD 46,76 49,26 58,70 69,62 Fig. dentado
Z7 − medio, dentado en cruz
Descripción de la forma Bola Z7
⌀ del cabezal mm 6 8 10 12
Longitud de cabeza mm 5 7 9 10
Longitud total mm 205 207 209 210
Prolongación del husillo para fresas con mango
Prolongación de husillo para fresas con mango y piedras de esmerilado.
Aplicación: Para trabajar en lugares de difícil acceso.
54 Nota: Por motivos de seguridad no están permitidas prolongaciones en combinación con
fresas con mango largo.
⌀ de mango fresa con mango mm 3 6
55A 54 6930 Prolongación de husillo 50,44 50,44
⌀ mango de sujeción mm 6 8 54 6930
Longitud total mm 150
Juego de fresas con mango
⌀ del mango 3 mm
3mm
Volumen de suministro:
Juego de fresas con mango pe- 1 ud. n.º 546900 de cada tam. AS0313 / 54 6940
51D 54 6940 queñas de 10 piezas MD 167,42 ■ AS0613 / C0313 / C0613 / D0302 / D0605 /
Z7 − medio, dentado en cruz F0313 / G0313 / G0613 / M0613.
Juego de fresas con mango pe- 1 ud. n.º 546900 de cada tam. AS0313 /
51D 54 6960 queñas de 7 piezas MD 114,75 AS0613 / D0605 / C0313 / C0613 / G0313 /
Z7 − medio, dentado en cruz G0613.
Juego de fresas con mango pe-
51D 54 6965 queñas de 5 piezas MD 93,22 1 ud. n.º 546908 de cada tam. A0313; C0313;
D0403; F0313; G0313.
Z9 − muy grueso (NE / AL)
Juego de fresas con mango pe- 1 ud. n.º 546910 de cada tam. A0313 /
52D 54 6970 queñas de 10 piezas MD 114,16 AS0313 / C0313 / D0302 / D0403 / E0307 / 54 6970
Z7 − medio, dentado en cruz F0313 / G0313 / H0307 / M0311.
⌀ mango 6 mm
6mm
5 8 10 Volumen de suministro:
51D 54 1405 Juego de fresas con mango MD 139,83 – – 1 ud. de cada n.º 540220 tam. A0616; C0616;
D0807; G0618; M1020.
51D 54 1406 5 piezas, Multi Cut- medio MD TiAlN 168,15 – – 1 ud. de cada n.° 540222 tam. A0616; C0616; 54 1410
D0807; G0618; M1020.
1 ud. n.° 540220 de cada tam. A0616 / A1020
51D 54 1410 MD – 249,27 – / C0616 / C1020 / D0605 / D1009 / G0618;
Juego de fresas con mango M1020.
8 piezas, Multi Cut- medio 1 ud. n.° 540222 de cada tam. A0616 / A1020
51D 54 1411 MD TiAlN – 299,42 – / C0616 / C1020 / D0605 / D1009 / G0618;
M1020.
Juego de fresas con mango 1 ud. n.º 540709 de cada tam. AS0616;
51D 54 1460 8 piezas, Z9 − muy grueso MD – 274,35 – AS1225; C0616; C1225; D0807; F0618;
(NE / aluminio) F1225; L1020.
Juego de fresas con mango
56L 54 1470 5 piezas, Z4 − fino, con den- MD TiAlN 245,59 – – 1 ud. n.º 540560 de cada tam. A1020; C1020; 54 1510
D1009; F1020; M1020.
tado en cruz
Juego de fresas con mango 1 ud. n.º 540750 de cada tam. AS0616 /
52D 54 1510 10 piezas, Z7 − medio, con MD – – 311,22 AS1020 / AS1225 / C0616 / C1225 / D1009 /
dentado en cruz G0618 / G1630 / F1225 / M1020.
Juego de fresas con mango 1 ud. n.º 540800 de cada tam. AS0616 /
52D 54 1550 10 piezas, Z3 − medio, con HSS – – 166,67 AS1020 / AS1225 / C0616 / C1225 / M1225 /
rompevirutas D1210 / G0618 / G1225 / G1630.
318
