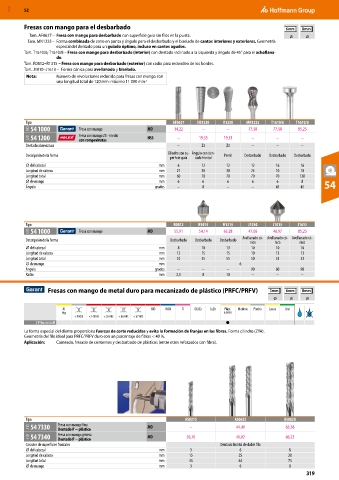

MXD 52

Fresas con mango para el desbarbado 6mm 8mm
Tam. AF0627 – Fresa con mango para desbarbado con superficie guía sin filos en la punta.
Tam. MN1225 – Forma combinada de cono en punta y ángulo para el desbarbado y el biselado de cantos interiores y exteriores. Geometría
especial del dentado para un guiado óptimo, incluso en cantos agudos.
Tam. T1610/6; T1610/8 – Fresa con mango para desbarbado (interior) con dentado inclinado a la izquierda y ángulo de 45° para el achaflana-
do.
Tam. R0812–R1315 – Fresa con mango para desbarbado (exterior) con radio para redondeo de los bordes.
Tam. J1010–J1613 – Forma cónica para avellanado y biselado.
Nota: Número de revoluciones reducido para fresas con mango con
una longitud total de 120 mm: máximo 11 000 min ‑1

Tipo AF0627 NS1230 K1230 MN1225 T1610/6 T1610/8
51D 54 1000 Fresa con mango MD 34,22 – – 77,58 77,58 85,25
52D 54 1200 Fresa con mango Z3 - medio HSS – 19,33 19,33 – – –
con rompevirutas
Dentado abreviatura – Z3 Z3 – – –
Cilindro con su- Ángulo con den-
Descripción de la forma Pernil Desbarbado Desbarbado Desbarbado
perficie guía tado frontal
⌀ del cabezal mm 6 12 12 12 16 16
Longitud de cabeza mm 27 30 30 25 10 10
Longitud total mm 60 70 70 70 70 120
⌀ de mango mm 6 6 6 6 6 8 54
Ángulo grados – 8 – – 45 45

Tipo R0812 R1015 R1315 J1010 J1013 J1613
51D 54 1000 Fresa con mango MD 55,91 54,14 63,28 47,06 48,97 85,25
Avellanado có- Avellanado có- Avellanado có-
Descripción de la forma Desbarbado Desbarbado Desbarbado
nico nico nico
⌀ del cabezal mm 8 10 13 10 10 16
Longitud de cabeza mm 12 15 15 10 13 13
Longitud total mm 52 55 55 50 53 53
⌀ de mango mm 6
Ángulo grados – – – 90 60 90
Radio mm 2,5 8 10 – – –

Fresas con mango de metal duro para mecanizado de plástico (PRFC/PRFV) 3mm 6mm 8mm

Z P Kunststoff ●
La forma especial del diente proporciona fuerzas de corte reducidas y evita la formación de franjas en las fibras. Forma cilindro (ZYA).
Geometría del filo ideal para PRFC/PRFV duro con un porcentaje de fibras < 40 %.
Aplicación: Canteado, fresado de contornos y desbarbado de plásticos (entre otros reforzados con fibra).

Tipo AS0315 AS0625 AS0828
51D 54 7330 Fresa con mango fina MD – 44,40 63,58
Dentado P − plástico
51D 54 7340 Fresa con mango gruesa MD 26,70 46,02 66,23
Dentado P − plástico
Carácter de superficies frontales Dentado frontal de doble filo
⌀ del cabezal mm 3 6 8
Longitud de cabeza mm 15 25 28
Longitud total mm 43 64 73
⌀ de mango mm 3 6 8
319
