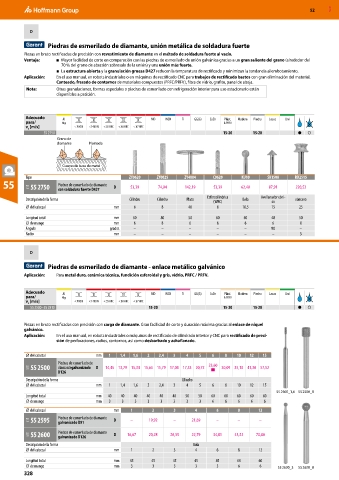

52 MXD

D

Piedras de esmerilado de diamante, unión metálica de soldadura fuerte
Piezas en bruto rectificadas de precisión con revestimiento de diamante en el método de soldadura fuerte al vacío.
Ventaja: ■ Mayor facilidad de corte en comparación con las piedras de esmerilado de unión galvánica gracias a un gran saliente del grano (alrededor del
70 % del grano de abrasión sobresale de la unión) y una unión más fuerte.
■ La estructura abierta y la granulación gruesa D427 reducen la temperatura de rectificado y minimizan la tendencia al embotamiento.
Aplicación: En el uso manual, en robots industriales o en máquinas de rectificado CNC para trabajos de rectificado bastos con gran eliminación del material.
Canteado, fresado de contornos de materiales compuestos (PRFC/PRFV), fibra de vidrio, grafito, panal de abeja.
Nota: Otras granulaciones, formas especiales o piedras de esmerilado con refrigeración interior para uso estacionario están
disponibles a petición.

Adecuado
para/
v [m/s]
c
55 2750 15-20 15-20 ● ○
Grano de
diamante Plomada

Cuerpo de base de metal
Tipo ZY0620 ZY0825 ZY4004 C0620 KU10 SK1508 RD2515
55 51E 55 2750 Piedras de esmerilado de diamante D 53,39 74,04 142,19 53,39 62,40 87,91 220,52
con soldadura fuerte D427
Esferocilíndrica Avellanador cóni-
Descripción de la forma Cilindro Cilindro Plato Bola cóncavo
(WRC) co
⌀ del cabezal mm 6 8 40 6 10,5 15 25

Longitud total mm 60 80 50 60 60 48 50
⌀ de mango mm 6 8 6 6 6 6 8
Ángulo grados – – – – – 90 –
Radio mm – – – – – – 5

D

Piedras de esmerilado de diamante - enlace metálico galvánico
Aplicación: Para metal duro, cerámica técnica, fundición esferoidal y gris, vidrio, PRFC / PRFV.

Adecuado
para/
v [m/s]
c
55 2500– 55 2810 15-20 15-20 15-20 ● ○
Piezas en bruto rectificadas con precisión con carga de diamante. Gran facilidad de corte y duración máxima gracias al enlace de níquel
galvánico.
Aplicación: En el uso manual, en robots industriales o máquinas de rectificado de cilindrado interior y CNC para rectificado de preci-
sión de perforaciones, radios, contornos, así como desbarbado y achaflanado.

⌀ del cabezal mm 1 1,4 1,6 2 2,4 3 4 5 6 8 10 12 15
Piedras de esmerilado de 23,60
51E 55 2500 diamantegalvanizado D 14,45 13,79 15,34 15,63 15,79 17,04 17,33 20,72 ■ 30,09 35,10 41,30 57,52
D126
Descripción de la forma Cilindro
⌀ del cabezal mm 1 1,4 1,6 2 2,4 3 4 5 6 8 10 12 15
55 2500_1,6 55 2500_8
Longitud total mm 40 40 40 40 40 40 50 50 60 60 60 60 60
⌀ de mango mm 3 3 3 3 3 3 3 3 6 6 6 6 6
⌀ del cabezal mm 1 2 3 4 6 8 12

51E 55 2595 Piedras de esmerilado de diamante D – 19,92 – 21,69 – – –
galvanizado D91
51E 55 2600 Piedras de esmerilado de diamante D 16,67 20,28 20,35 22,79 34,81 43,52 70,80
galvanizado D126
Descripción de la forma Bola
⌀ del cabezal mm 1 2 3 4 6 8 12

Longitud total mm 45 45 45 45 45 60 60
⌀ de mango mm 3 3 3 3 3 6 6 55 2600_3 55 2600_8
328
