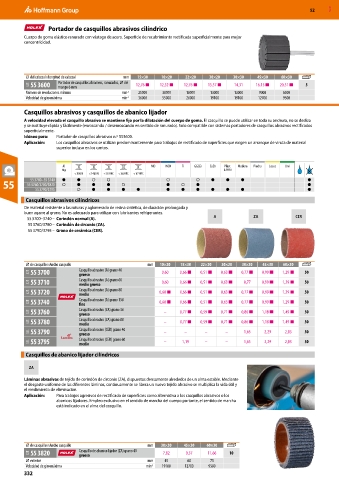

52 MXD

Portador de casquillos abrasivos cilíndrico
Cuerpo de goma elástico ranurado con vástago de acero. Superficie de recubrimiento rectificada superficialmente para mejor
concentricidad.

⌀ del cabezal×longitud de cabezal mm 15×30 10×20 22×20 30×20 30×30 45×30 60×30
52E 55 3600 Portador de casquillos abrasivos, ranurados, ⌀ del 12,76 ■ 12,32 ■ 12,76 ■ 13,57 ■ 14,31 16,15 ■ 20,51 ■ 5
mango 6 mm
Número de revoluciones mínimo min -1 25000 38000 18000 13000 13000 9000 6500
Velocidad de giro máxima min -1 36000 55000 26000 19100 19100 12700 9500

Casquillos abrasivos y casquillos de abanico lijador
A velocidad elevada el casquillo abrasivo se mantiene fijo por la dilatación del cuerpo de goma. El casquillo se puede utilizar en toda su anchura, no se desliza
y se sustituye rápida y fácilmente (enroscando / desenroscando en sentido de ranurado). Solo compatible con sistemas portadores de casquillos abrasivos rectificados
superficialmente.
Idóneo para: Portador de casquillos abrasivos n.º 553600.
Aplicación: Los casquillos abrasivos se utilizan predominantemente para trabajos de rectificado de superficies que exigen un arranque de viruta de material
superior incluso en los cantos.

○
55 3700– 55 3740
55 55 3760/ 3780/ 3820 ● ● ○ ● ○ ○ ○ ○ ● ● ● ●
●
●
○
●
●
●
55 3790/ 3795 ○ ● ● ● ● ● ● ● ● ● ● ●
Casquillos abrasivos cilíndricos
De material resistente a las roturas y aglomerado de resina sintética, de duración prolongada y
buen agarre al grano. No es adecuado para utilizar con lubricantes refrigerantes.
55 3700–3740 – Corindón normal (A). A ZA CER
55 3760/3780 – Corindón de circonio (ZA).
55 3790/3795 – Grano de cerámica (CER).

⌀ de casquillo×Ancho casquillo mm 10×20 15×30 22×20 30×20 30×30 45×30 60×30
52E 55 3700 Casquillo abrasivo (A) grano 40 0,60 0,66 ■ 0,51 ■ 0,63 ■ 0,77 ■ 0,99 ■ 1,29 ■ 50
grueso
52E 55 3710 Casquillo abrasivo (A) grano 60 0,60 0,66 ■ 0,51 ■ 0,63 ■ 0,77 0,99 ■ 1,29 ■ 50
medio grueso
52E 55 3720 Casquillo abrasivo (A) grano 80 0,60 ■ 0,66 ■ 0,51 ■ 0,63 ■ 0,77 ■ 0,99 ■ 1,29 ■ 50
medio
52E 55 3740 Casquillo abrasivo (A) grano 150 0,60 ■ 0,66 ■ 0,51 ■ 0,63 ■ 0,77 ■ 0,99 ■ 1,29 ■ 50
fino
52E 55 3760 Casquillo abrasivo (ZA) grano 36 – 0,77 ■ 0,59 ■ 0,71 ■ 0,86 ■ 1,18 ■ 1,49 ■ 50
grueso
52E 55 3780 Casquillo abrasivo (ZA) grano 80 – 0,77 ■ 0,59 ■ 0,71 ■ 0,86 ■ 1,18 ■ 1,49 ■ 50
medio
53L 55 3790 Casquillo abrasivo (CER) grano 40 – – – – 1,65 2,29 2,83 50
grueso
53L 55 3795 Casquillo abrasivo (CER) grano 60 – 1,19 – – 1,65 2,29 2,83 50
medio
Casquillos de abanico lijador cilíndricos

ZA

Láminas abrasivas de tejido de corindón de circonio (ZA), dispuestas densamente alrededor de un alma estable. Mediante
el desgaste uniforme de las diferentes láminas, continuamente se libera un nuevo tejido abrasivo se multiplica la vida útil y
el rendimiento de eliminación.
Aplicación: Para trabajos agresivos de rectificado de superficies como alternativa a los casquillos abrasivos o los
abanicos lijadores. Empleo exclusivo en el sentido de marcha del cuerpo portante, el sentido de marcha
está indicado en el alma del casquillo.

⌀ de casquillo×Ancho casquillo mm 30×30 45×30 60×30
52E 55 3820 Casquillo de abanico lijador (ZA) grano 40 7,82 9,37 11,66 10
grueso
⌀ exterior mm 45 60 75
Velocidad de giro máxima min -1 19100 12700 9500
332
