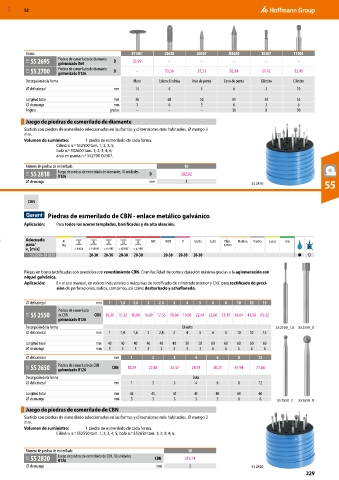

MXD 52

Forma ZY1401 C0618 G0307 M0630 T0307 T1005
51E 55 2695 Piedras de esmerilado de diamante D 35,99 – – – – –
galvanizado D64
51E 55 2700 Piedras de esmerilado de diamante D – 53,39 27,21 56,34 31,42 32,45
galvanizado D126
Descripción de la forma Plato Esferocilíndrica Arco de punta Cono de punta Cilindro Cilindro
⌀ del cabezal mm 14 6 3 6 3 10

Longitud total mm 36 68 50 61 50 55
⌀ de mango mm 3 6 3 6 3 6
Ángulo grados – – – 30 8 30
Juego de piedras de esmerilado de diamante
Surtido con piedras de esmerilado seleccionadas en las formas y dimensiones más habituales. ⌀ mango 3
mm.
Volumen de suministro: 1 piedra de esmerilado de cada forma.
Cilindro n.º 552500 tam. 1; 2; 3; 5;
bola n.º 552600 tam. 1; 2; 3; 4; 6;
arco en punta n.º 552700 G0307.
Número de piedras de esmerilado 10
51E 55 2810 Juego de piedras de esmerilado de diamante, 10 unidades D 202,82
D126
⌀ de mango mm 3 55 2810 55

CBN

Piedras de esmerilado de CBN - enlace metálico galvánico

Aplicación: Para todos los aceros templados, bonificados y de alta aleación.

Adecuado
para/
v [m/s]
c
55 2550– 55 2820 20-30 20-30 20-30 20-30 20-30 20-30 20-30 ● ○

Piezas en bruto rectificadas con precisión con revestimiento CBN. Gran facilidad de corte y duración máxima gracias a la aglomeración con
níquel galvánica.
Aplicación: En el uso manual, en robots industriales o máquinas de rectificado de cilindrado interior y CNC para rectificado de preci-
sión de perforaciones, radios, contornos, así como desbarbado y achaflanado.

⌀ del cabezal mm 1 1,4 1,6 2 2,4 3 4 5 6 8 10 12 15
Piedras de esmerilado
51E 55 2550 de CBN CBN 16,30 15,12 16,08 16,89 17,33 18,66 19,03 22,64 25,66 33,19 38,64 45,58 63,42
galvanizado B126
Descripción de la forma Cilindro 55 2550_1,6 55 2550_8
⌀ del cabezal mm 1 1,4 1,6 2 2,4 3 4 5 6 8 10 12 15

Longitud total mm 40 40 40 40 40 40 50 50 60 60 60 60 60
⌀ de mango mm 3 3 3 3 3 3 3 3 6 6 6 6 6
⌀ del cabezal mm 1 2 3 4 6 8 12
51E 55 2650 Piedras de esmerilado de CBN CBN 18,29 22,42 22,57 24,93 38,21 47,94 77,88
galvanizado B126
Descripción de la forma Bola
⌀ del cabezal mm 1 2 3 4 6 8 12

Longitud total mm 45 45 45 45 45 60 60
⌀ de mango mm 3 3 3 3 3 6 6 55 2650_3 55 2650_8
Juego de piedras de esmerilado de CBN
Surtido con piedras de esmerilado seleccionadas en las formas y dimensiones más habituales. ⌀ mango 3
mm.
Volumen de suministro: 1 piedra de esmerilado de cada forma.
Cilindro n.º 552550 tam. 1; 2; 3; 4; 5; bola n.º 552650 tam. 1; 2; 3; 4; 6.

Número de piedras de esmerilado 10
51E 55 2820 Juego de piedras de esmerilado de CBN, 10 unidades CBN 213,14
B126
⌀ de mango mm 3 55 2820
329
