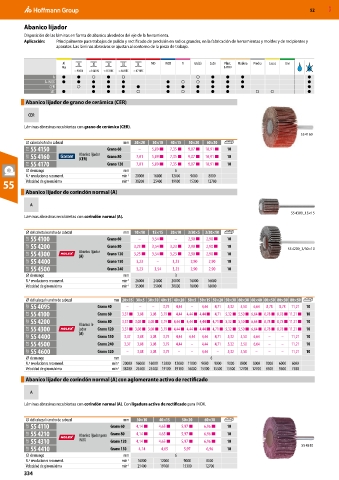

52 MXD

Abanico lijador
Disposición de las láminas en forma de abanico alrededor del eje de la herramienta.
Aplicación: Principalmente para trabajos de pulido y rectificado de precisión en radios grandes, en la fabricación de herramientas y moldes y de recipientes y
aparatos. Las láminas abrasivas se ajustan al contorno de la pieza de trabajo.

A ● ● ○ ● ○ ○ ● ● ● ●
A-INOX ● ● ● ● ● ● ○ ○ ● ● ● ●
CER ○ ● ● ● ● ● ● ● ● ● ● ●
SIC ● ● ● ● ○ ● ○ ● ● ● ○ ○ ●
Abanico lijador de grano de cerámica (CER)

CER

Láminas abrasivas recubiertas con grano de cerámica (CER).
55 4160
⌀ cabezal×Ancho cabezal mm 20×20 30×10 40×15 50×20 60×30
51E 55 4150 Grano 60 – 5,89 ■ 7,35 ■ 9,07 ■ 10,91 ■ 10
51E 55 4160 Abanico lijador Grano 80 7,01 5,89 ■ 7,35 ■ 9,07 ■ 10,91 ■ 10
(CER)
51E 55 4170 Grano 120 7,01 5,89 ■ 7,35 ■ 9,07 ■ 10,91 ■ 10
⌀ de mango mm 6
N.º revoluciones recomend. min -1 20000 16000 12000 9000 8000
55 Velocidad de giro máxima min -1 38200 25400 19100 15300 12700
Abanico lijador de corindón normal (A)

A
55 4300_15×15
Láminas abrasivas recubiertas con corindón normal (A).

⌀ del cabezal×ancho de cabezal mm 10×10 15×15 20×10 3/30×5 3/30×10
52E 55 4100 Grano 60 – 3,54 ■ – 2,90 ■ 2,90 ■ 10
52E 55 4200 Grano 80 3,23 ■ 3,54 ■ 3,23 ■ 2,90 ■ 2,90 ■ 10 55 4200_3/30×10
52E 55 4300 Abanico lijador Grano 120 3,23 ■ 3,54 ■ 3,23 ■ 2,90 ■ 2,90 ■ 10
(A)
52E 55 4400 Grano 150 3,23 – 3,23 2,90 2,90 10
52E 55 4500 Grano 240 3,23 3,54 3,23 2,90 2,90 10
⌀ de mango mm 3
N.º revoluciones recomend. min -1 26000 24000 20000 16000 16000
Velocidad de giro máxima min -1 35000 35000 28000 18000 18000

⌀ del cabezal×ancho de cabezal mm 20×15 30×5 30×10 40×15 40×20 50×5 50×15 50×20 50×30 60×30 60×40 60×50 80×30 80×50
52E 55 4095 Grano 40 – – – 3,79 4,44 – 4,44 4,71 5,32 5,50 6,64 8,78 8,78 11,21 10
52E 55 4100 Grano 60 3,37 ■ 3,08 3,08 3,79 ■ 4,44 4,44 ■ 4,44 ■ 4,71 5,32 ■ 5,50 ■ 6,64 ■ 8,78 ■ 8,78 ■ 11,21 ■ 10
52E 55 4200 Abanico li- Grano 80 3,37 ■ 3,08 ■ 3,08 ■ 3,79 ■ 4,44 ■ 4,44 ■ 4,44 ■ 4,71 ■ 5,32 ■ 5,50 ■ 6,64 ■ 8,78 ■ 8,78 ■ 11,21 ■ 10
52E 55 4300 jador Grano 120 3,37 ■ 3,08 ■ 3,08 ■ 3,79 ■ 4,44 ■ 4,44 ■ 4,44 ■ 4,71 ■ 5,32 ■ 5,50 ■ 6,64 ■ 8,78 ■ 8,78 ■ 11,21 ■ 10
52E 55 4400 (A) Grano 150 3,37 3,08 3,08 3,79 4,44 4,44 4,44 4,71 5,32 5,50 6,64 – – 11,21 10
52E 55 4500 Grano 240 3,37 3,08 3,08 3,79 4,44 – 4,44 4,71 5,32 5,50 6,64 – – 11,21 10
52E 55 4600 Grano 320 – 3,08 3,08 3,79 – – 4,44 – 5,32 5,50 – – – 11,21 10
⌀ de mango mm 6
N.º revoluciones recomend. min -1 20000 16000 16000 12000 12000 11000 9000 9000 9000 8000 8000 8000 6000 6000
Velocidad de giro máxima min -1 38200 25400 25400 19100 19100 16000 15300 15300 15300 12700 12700 8500 9500 7500
Abanico lijador de corindón normal (A) con aglomerante activo de rectificado

A

Láminas abrasivas recubiertas con corindón normal (A). Con ligadura activa de rectificado para INOX.

⌀ del cabezal×ancho de cabezal mm 30×10 40×15 50×20 60×30
52E 55 4110 Grano 60 4,14 ■ 4,65 ■ 5,97 ■ 6,96 ■ 10
52E 55 4210 Abanico lijador para Grano 80 4,14 ■ 4,65 ■ 5,97 ■ 6,96 ■ 10
52E 55 4310 INOX Grano 120 4,14 ■ 4,65 ■ 5,97 ■ 6,96 ■ 10 55 4310
52E 55 4410 Grano 150 4,14 4,65 5,97 6,96 10
⌀ de mango mm 6
N.º revoluciones recomend. min -1 16000 12000 9000 8000
Velocidad de giro máxima min -1 25400 19100 15300 12700
334
