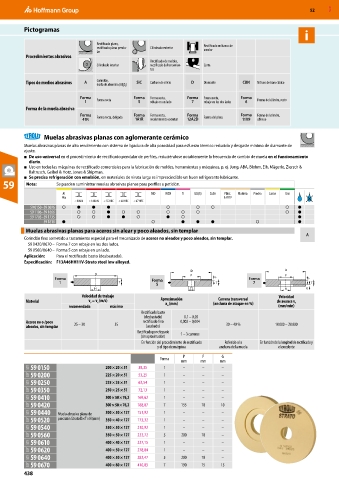

Pictogramas
i
Rectificado plano, Rectificado en banco de
rectificado plano pendu- Cilindrado exterior amolar
lar
Procedimientos abrasivos
Rectificado de moldes,
Cilindrado interior rectificado de herramien- Corte
tas

Tipos de medios abrasivos A Corindón, SiC Carburo de silicio D Diamante CBN Nitruro de boro cúbico
óxido de aluminio (Al 2 O 3 )
Forma Forma recta Forma Forma recta, Forma Forma recta, Forma Forma del cilindro, recto
1 5 rebaje en un lado 7 rebaje en los dos lados 6
Forma de la muela abrasiva
Forma Forma recta, delgada Forma Forma recta, Forma Forma del plato Forma Forma del cilindro,
41N 1A1R recubrimiento exterior 12A2D 11V9 oblicuo

Muelas abrasivas planas con aglomerante cerámico
Muelas abrasivas planas de alto rendimiento con sistema de ligadura de alta porosidad para esfuerzo térmico reducido y desgaste mínimo de diamante de
ajuste.
■ De uso universal en el procedimiento de rectificado pendular de perfiles, reduciéndose notablemente la frecuencia de cambio de muela en el funcionamiento
diario.
■ Uso en todas las máquinas de rectificado comerciales para la fabricación de moldes, herramientas y máquinas, p. ej. Jung, ABA, Blohm, Elb, Mägerle, Ziersch &
Baltrusch, Geibel & Hotz, Jones & Shipman.
■ Se precisa refrigeración con emulsión, en materiales de viruta larga es imprescindible un buen refrigerante lubricante.
59 Nota: Se pueden suministrar muelas abrasivas planas para perfiles a petición.

59 0150– 59 0696 ○ ● ● ● ○ ○ ○ ○ ●
59 1106– 59 1666 ○ ○ ● ○ ○ ○ ○ ○ ○ ●
59 1705– 59 1735 ○ ○ ● ● ○ ● ○ ●
59 1810 ● ○ ● ● ● ○ ●
Muelas abrasivas planas para aceros sin alear y poco aleados, sin templar
A
Corindón fino sometido a tratamiento especial para el mecanizado de aceros no aleados y poco aleados, sin templar.
59 0420/0670 – Forma 7 con rebaje en los dos lados.
59 0560/0640 – Forma 5 con rebaje en un lado.
Aplicación: Para el rectificado basto (desbastado).
Especificación: F13A46HH11V-Strato steel low alloyed.
D D
D P P
Forma Forma F Forma F
1 T 5 T 7 T
H H H G
Velocidad de trabajo Velocidad
Carrera transversal
Material v = v (m/s) Aproximación (anchura de ataque en %) de avance v f
(mm)
c
s
recomendada máximo a e (mm/min)
Rectificado basto
(desbastado) 0,1 – 0,05
Aceros no o /poco 25 – 30 35 rectificado fino 0,002 – 0,004 30 – 40 % 10 000 – 20 000
aleados, sin templar (acabado)
Rectificado por chispado 1 – 3 carreras
(sin aproximación)
En función del procedimiento de rectificado Referido a la En función de la longitud de rectificado y
y el tipo de máquina anchura de la muela el excedente
P F G
Forma
mm mm mm
53Y 59 0150 200 × 20 × 51 38,35 1 – – –
53Y 59 0200 225 × 20 × 51 53,25 1 – – –
53Y 59 0250 225 × 25 × 51 62,54 1 – – –
53Y 59 0350 250 × 25 × 51 72,13 1 – – –
53Y 59 0410 300 × 50 × 76,2 169,62 1 – – –
53Y 59 0420 300 × 50 × 76,2 188,07 7 155 10 10
53Y 59 0440 Muela abrasiva plana de 300 × 50 × 127 151,92 1 – – –
53Y 59 0520 precisión Strato D×T×H (mm) 350 × 40 × 127 173,32 1 – – –
53Y 59 0540 350 × 50 × 127 210,92 1 – – –
53Y 59 0560 350 × 50 × 127 222,72 5 200 10 –
53Y 59 0610 400 × 40 × 127 227,15 1 – – –
53Y 59 0620 400 × 50 × 127 278,04 1 – – –
53Y 59 0640 400 × 50 × 127 282,47 5 200 10 –
53Y 59 0670 400 × 80 × 127 410,05 7 190 15 15
