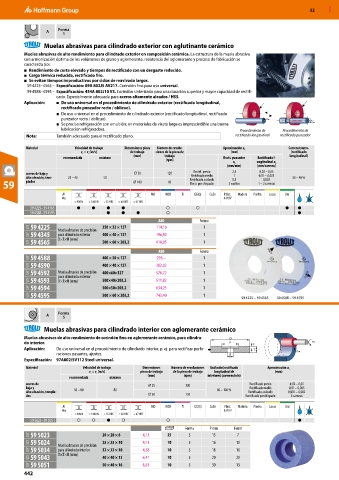

52 MXD

A Forma
1

Muelas abrasivas para cilindrado exterior con aglutinante cerámico
Muelas abrasivas de alto rendimiento para cilindrado exterior en composición cerámica. La estructura de la muela abrasiva
con armonización óptima de los volúmenes de grano y aglomerante, resistencia del aglomerante y proceso de fabricación se
caracteriza por:
■ Rendimiento de corte elevado y tiempos de rectificado con un desgaste reducido.
■ Carga térmica reducida, rectificado frío.
■ Se evitan tiempos improductivos por ciclos de reavivado largos.
59 4225–4565 – Especificación: 89A 802J5 AV217. Corindón fino para uso universal.
59 4588–4595 – Especificación: 454A 802J10 V3. Corindón sinterizado para una duración superior y mayor capacidad de rectifi-
cado. Especialmente adecuada para aceros altamente aleados / HSS.
Aplicación: ■ De uso universal en el procedimiento de cilindrado exterior (rectificado longitudinal,
rectificado punzador recto / oblicuo).
■ De uso universal en el procedimiento de cilindrado exterior (rectificado longitudinal, rectificado
punzador recto / oblicuo). ns nw ns
■ Se precisa refrigeración con emulsión; en materiales de viruta larga es imprescindible una buena nw
lubricación refrigeradora. Procedimiento de Procedimiento de
Nota: También adecuado para el rectificado plano. rectificado longitudinal rectificado punzador

Material Velocidad de trabajo Dimensiones pieza Número de revolu­ Aproximación a e Carrera transv.
v s = v c (m/s) de trabajo ciones de la pieza de (mm) (rectificado
recomendada máximo (mm) trabajo Recti. punzador Rectificado l­ longitudinal)
(rpm) a e ongitudinal a e
(mm/min) (mm/carrera)
Rectifi. previo
0,02 – 0,05
aceros de baja y ⌀ 50 120 Rectificado medio 2,5 0,01 – 0,005
1
alta aleación, tem­ 25 – 40 50 Rectificado acabado 0,1 0,002 30 – 40 %
59 plados ⌀ 100 60 Recti. por chispado 5 vueltas 1 – 2 carreras

59 4225– 59 4565 ● ● ● ● ○ ○ ● ●
59 4588– 59 4595 ● ● ● ○ ●
A80 Forma
53Y 59 4225 Muela abrasiva de precisión 350 × 32 × 127 114,16 1
53Y 59 4345 para cilindrado exterior 400 × 40 × 127 196,92 1
53Y 59 4565 D×T×H (mm) 500 × 60 × 203,2 410,05 1
A80 Forma
53Y 59 4588 400 × 30 × 127 295,– 1
53Y 59 4590 400 × 40 × 127 382,02 1
53Y 59 4592 Muela abrasiva de precisión 400×60×127 576,72 1
53Y 59 4593 para cilindrado exterior 500×40×203,2 511,82 1
D×T×H (mm)
53Y 59 4594 500×50×203,2 634,25 1
53Y 59 4595 500 × 60 × 203,2 743,40 1 59 4225 – 59 4565 59 4588 – 59 4595

A Forma
5
Muelas abrasivas para cilindrado interior con aglomerante cerámico

Muelas abrasivas de alto rendimiento de corindón fino en aglomerante cerámico, para cilindra- D
do interior. P F ns
Aplicación: De uso universal en el procedimiento de cilindrado interior, p. ej. para rectificar perfo- T
raciones pasantes, ajustes. H nw
Especificación: 97A802I5V112 Steel universal.
Material Velocidad de trabajo Dimensiones Número de revoluciones Oscilación(rectificado Aproximación a e
v s = v c (m/s) pieza de trabajo de la pieza de trabajo longitudinal de (mm)
recomendada máximo (mm) (rpm) interiores) (carreras/min)
aceros de ⌀ 25 300 Rectificado previo 0,02 – 0,05
baja y Rectificado medio 0,01 – 0,005
alta aleación, templa­ 50 – 80 80 60 – 100 % Rectificado acabado 0,001 – 0,002
dos ⌀ 50 150 Rectificado por chispado 5 carreras

59 5023– 59 5051 ○ ○ ● ○ ○ ●
Forma P mm F mm
53Y 59 5023 20 × 20 × 6 4,13 25 5 13 7
53Y 59 5024 Muela abrasiva de precisión 25 × 25 × 10 4,13 10 5 16 10
53Y 59 5034 para cilindrado interior 32 × 32 × 10 4,58 10 5 18 16
53Y 59 5043 D×T×H (mm) 40 × 40 × 13 6,41 10 5 20 20
53Y 59 5051 50 × 40 × 16 8,63 10 5 30 13
