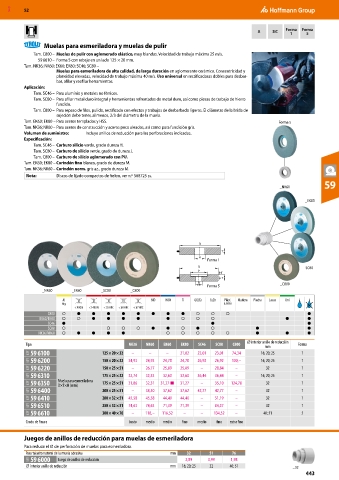

Muelas para esmeriladora y muelas de pulir
Tam. C800 – Muelas de pulir con aglomerado elástico, muy blandas. Velocidad de trabajo máxima 25 m/s.
59 6610 – Forma 5 con rebaje en un lado 125 × 20 mm.
Tam. NK36; NK60; EK60; EK80; SC46; SC80 –
Muelas para esmeriladora de alta calidad, de larga duración en aglomerante cerámico. Concentricidad y
planeidad elevadas, velocidad de trabajo máxima 40 m/s. Uso universal en rectificadoras dobles para desbar-
bar, afilar y reafilar herramientas.
Aplicación:
Tam. SC46 – Para aluminio y metales no férricos.
Tam. SC80 – Para afilar metal duro integral y herramientas refrentadas de metal duro, así como piezas de trabajo de hierro
fundido.
Tam. C800 – Para repaso de filos, pulido, rectificado con efectos y trabajos de desbarbado ligeros. El diámetro de la brida de
sujeción debe tener, al menos, 2/3 del diámetro de la muela.
Tam. EK60; EK80 – Para aceros templados y HSS. Forma 5
Tam. NK36; NK60 – Para aceros de construcción y aceros poco aleados, así como para fundición gris.
Volumen de suministro: Incluye anillos de reducción para las perforaciones indicadas.
Especificación:
Tam. SC46 – Carburo silicio verde, grado dureza H.
Tam. SC80 – Carburo de silicio verde, grado de dureza J.
Tam. C800 – Carburo de silicio aglomerado con PU.
Tam. EK60; EK80 – Corindón fino blanco, grado de dureza M.
Tam. NK36; NK60 – Corindón norm. gris az., grado dureza M.
Nota: Discos de lijado compactos de fieltro, ver n.º 568725 ss.
59
_NK60

_EK80

D
T
H
Forma 1
D _SC80
P
F
T
H _C800
Forma 5
_NK60 _EK60 _SC80 _C800

C800 ○ ● ● ● ● ● ● ● ● ○ ○ ○ ●
EK60/EK80 ○ ○ ● ● ● ● ● ○ ○ ○ ● ●
SC46 ● ● ●
SC80 ○ ○ ○ ○ ● ● ○ ● ○ ● ●
NK36/ NK60 ○ ● ● ● ● ○ ○ ○ ○ ○ ● ● ●
⌀ interior anillo de reducción
Tipo NK36 NK60 EK60 EK80 SC46 SC80 C800 Forma
mm
53Y 59 6100 125 × 20 × 32 – – – 21,02 23,01 23,01 74,34 16; 20; 25 1
53Y 59 6200 150 × 20 × 32 24,93 24,93 24,78 24,78 26,92 26,92 100,– 16; 20; 25 1
53Y 59 6220 150 × 25 × 51 – 26,77 25,89 25,89 – 28,84 – 32 1
53Y 59 6310 175 × 25 × 32 32,74 33,33 32,60 32,60 36,44 36,44 – 16; 20; 25 1
53Y 59 6350 Muela para esmeriladora 175 × 25 × 51 31,86 32,31 31,27 ■ 31,27 – 35,10 124,78 32 1
D×T×H (mm)
53Y 59 6400 200 × 25 × 51 – 38,50 37,62 37,62 42,77 42,77 – 32 1
53Y 59 6410 200 × 32 × 51 45,58 45,58 44,40 44,40 – 51,19 – 32 1
53Y 59 6510 250 × 32 × 51 74,63 74,63 71,39 71,39 – 84,37 – 32 1
53Y 59 6610 300 × 40 × 76 – 118,– 116,52 – – 134,52 – 40; 51 5
Grado de finura basto medio medio fino medio fino extra fino

Juegos de anillos de reducción para muelas de esmeriladora
Para reducir el ⌀ de perforación de muelas para esmeriladora.
Para taladro natural de la muela abrasiva mm 32 51 76
53Y 59 6000 Juego de anillos de reducción 2,89 0,99 1,98
⌀ interior anillo de reducción mm 16; 20; 25 32 40; 51 _32
