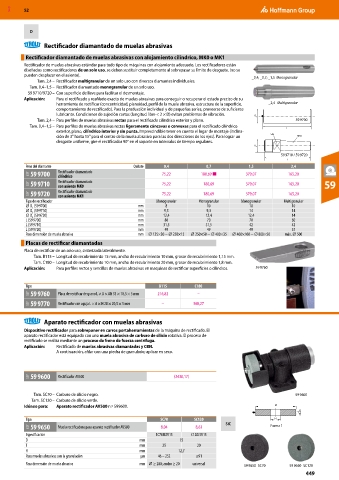

MXD 52

D

Rectificador diamantado de muelas abrasivas

Rectificador diamantado de muelas abrasivas con alojamiento cilíndrico, MK0 o MK1
Rectificador de muelas abrasivas estándar para todo tipo de máquinas con alojamiento adecuado. Los rectificadores están
diseñados como rectificadores de un solo uso, se deben sustituir completamente al sobrepasar su límite de desgaste. (no se
pueden desplazar en el asiento). _0,4; _0,7; _1,5 Monogranular
Tam. 2,4 – Rectificador multigranular de un solo uso con diversos diamantes individuales.
Tam. 0,4–1,5 – Rectificador diamantado monogranular de un solo uso.
59 9710/9720 – Con superficie de llave para facilitar el desmontaje.
Aplicación: Para el rectificado y reafilado exacto de muelas abrasivas para conseguir o recuperar el estado preciso de su
herramienta de rectificar (concentricidad, planeidad, perfil de la muela abrasiva, estructura de la superficie, _2,4 Multigranular
comportamiento de rectificado). Para la producción individual y de pequeñas series, proveerse de suficiente
lubricante. Condiciones de sujeción cortas (longitud libre < 2 × D) evitan problemas de vibración.
Tam. 2,4 – Para perfiles de muelas abrasivas rectas para el rectificado cilíndrico exterior y plano. 59 9700
Tam. 0,4–1,5 – Para perfiles de muelas abrasivas rectas ligeramente cóncavas o convexas para el rectificado cilíndrico
exterior, plano, cilíndrico interior y sin punta. Imprescindible tener en cuenta el lugar de montaje (inclina-
ción de 3° hasta 15° para el centro de la muela abrasiva para las dos direcciones de los ejes). Para lograr un
desgaste uniforme, gire el rectificador 90° en el soporte en intervalos de tiempo regulares.

59 9710 / 59 9720
Peso del diamante Quilate 0,4 0,7 1,5 2,4
53Y 59 9700 Rectificador diamantado 75,22 180,69 ■ 379,07 165,20
cilíndrico
53Y 59 9710 Rectificador diamantado 75,22 180,69 379,07 165,20 59
con asiento MK0
53Y 59 9720 Rectificador diamantado 75,22 180,69 379,07 165,20
con asiento MK1
Tipo de rectificador Monogranular Monogranular Monogranular Multigranular
⌀ D (59 9700) mm 8 10 10 10
1
⌀ D (59 9710) mm 9,3 9,3 14 14
2
⌀ D (59 9720) mm 12,4 12,4 12,4 14
2
L (59 9700) mm 80 70 70 60
L (59 9710) mm 31,5 31,5 42 42
L (59 9720) mm 49 49 49 57
Para dimensión de muela abrasiva mm ⌀ 125×30 − ⌀ 250×15 ⌀ 250×50 − ⌀ 400×35 ⌀ 400×100 − ⌀ 800×50 máx. ⌀ 500
Placas de rectificar diamantadas
Placa de rectificar de un solo uso, sinterizada lateralmente.
Tam. B115 – Longitud de recubrimiento 15 mm, ancho de recubrimiento 10 mm, grosor de recubrimiento 1,15 mm.
Tam. C180 – Longitud de recubrimiento 10 mm, ancho de recubrimiento 20 mm, grosor de recubrimiento 1,8 mm.
Aplicación: Para perfiles rectos y sencillos de muelas abrasivas en maquinas de rectificar superficies o cilindros. 59 9760

Tipo B115 C180
53Y 59 9760 Placa de rectificar de grano L × A × Alt 33 × 10,5 × 5 mm 216,82 –
53Y 59 9770 Rectificador con aguja L × A × H 28 × 20,5 × 5 mm – 308,27

Aparato rectificador con muelas abrasivas
Dispositivo rectificador para sobreponer en carros portaherramientas de la máquina de rectificado. El
aparato rectificador está equipado con una muela abrasiva de carburo de silicio rotativa. El proceso de
rectificado se realiza mediante un proceso de freno de fuerza centrífuga.
Aplicación: Rectificado de muelas abrasivas diamantadas y CBN.
A continuación, afilar con una piedra de granulado; aplicar en seco.

53Y 59 9600 Rectificador AV500 (2438,17)

Tam. SC70 – Carburo de silicio negro. 59 9600
Tam. SC120 – Carburo de silicio verde.
Idóneo para: Aparato rectificador AV500 n.º 599600. D
T
Tipo SC70 SC120 H
53Y 59 9650 Muela rectificadora para aparato rectificador AV500 8,04 8,63 SiC Forma 1
Especificación 1C70M5V15 C120J5V15
D mm 75
T mm 25 20
H mm 12,7
Para muelas abrasivas con la granulación µm 46 – 252 ≤91
Para dimensión de muela abrasiva mm ⌀ ≥ 200; ancho ≥ 20 universal 59 9650_SC70 59 9650_SC120
