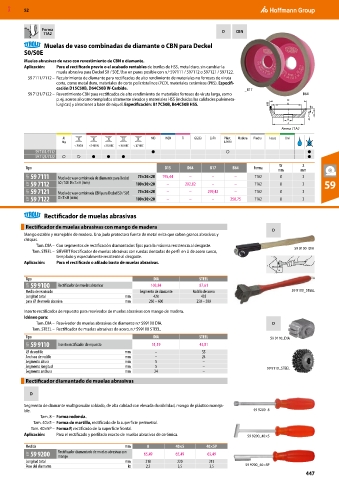

MXD 52

Forma D CBN
11A2
Muelas de vaso combinadas de diamante o CBN para Deckel
S0/S0E
Muelas abrasivas de vaso con revestimiento de CBN o diamante.
Aplicación: Para el rectificado previo o el acabado rentables de buriles de HSS, metal duro, sin cambiar la
muela abrasiva para Deckel S0 / S0E. Uso en pares posible con n.º 597111 / 597112 o 597121 / 597122.
59 7111/7112 – Recubrimiento de diamante para rectificados de alto rendimiento de materiales no ferrosos de viruta
corta, como metal duro, materiales de corte policristalinos (PCD), materiales cerámicos (PKS). Especifi-
cación D15C50B, D64C50B W-Carbide. _B17
59 7121/7122 – Revestimiento CBN para rectificados de alto rendimiento de materiales ferrosos de viruta larga, como _B64
p. ej. aceros al cromo templados altamente aleados y materiales HSS (incluidas las calidades pulvimeta- D
lúrgicas) y aleaciones a base de níquel. Especificación: B17C50B, B64C50B HSS. W K
X
T
E
H
J
Forma 11A2

59 7111/ 7112 ● ○ ●
59 7121/ 7122 ○ ○ ● ● ● ●
W X
Tipo D15 D64 B17 B64 Forma
mm mm
53Y 59 7111 Muela de vaso combinada de diamante para Deckel 75×26×20 195,44 – – – 11A2 8 2
53Y 59 7112 S0 / S0E D×T×H (mm) 100×30×20 – 202,82 – – 11A2 8 2 59
53Y 59 7121 Muela de vaso combinada CBN para Deckel S0 / S0E 75×26×20 – – 299,42 – 11A2 8 3
53Y 59 7122 D×T×H (mm) 100×30×20 – – – 250,75 11A2 8 2

Rectificador de muelas abrasivas

Rectificador de muelas abrasivas con mango de madera
D
Mango estable y manejable de madera. Una jaula protectora fuerte de metal evita que salten granos abrasivos y
chispas.
Tam. DIA – Con segmentos de rectificación diamantados fijos para la máxima resistencia al desgaste. 59 9100_DIA
Tam. STEEL – SIEVERT Rectificador de muelas abrasivas con ruedas dentadas de perfil en U de acero sueco,
templado y especialmente resistente al desgaste.
Aplicación: Para el rectificado o afilado basto de muelas abrasivas.

Tipo DIA STEEL
53Y 59 9100 Rectificador de muelas abrasivas 103,84 87,61
Medio de reavivado Segmento de diamante Rodillo de acero 59 9100_STEEL
Longitud total mm 420 435
para ⌀ de muela abrasiva mm 250 – 600 250 – 500
Inserto rectificador de repuesto para reavivador de muelas abrasivas con mango de madera.
Idóneo para:
Tam. DIA – Reavivador de muelas abrasivas de diamante n.º 599100 DIA. D
Tam. STEEL – Rectificador de muelas abrasivas de acero, n.º 599100 STEEL.
Tipo DIA STEEL 59 9110_DIA
53Y 59 9110 Inserto rectificador de repuesto 51,19 43,81
⌀ de rodillo mm – 55
Anchura de rodillo mm – 24
Segmento altura mm 5 –
Segmento longitud mm 5 – 59 9110_STEEL
Segmento anchura mm 24 –
Rectificador diamantado de muelas abrasivas

D

Segmento de diamante multigranular soldado, de alta calidad con elevada durabilidad, mango de plástico maneja-
ble. 59 9200_8
Tam. 8 – Forma redonda.
Tam. 40×5 – Forma de martillo, rectificado de la superficie perimetral.
Tam. 40×5P – Forma P, rectificado de la superficie frontal.
Aplicación: Para el rectificado y perfilado exacto de muelas abrasivas de cerámica. 59 9200_40×5
Medida mm 8 40×5 40×5P
53Y 59 9200 Rectificador diamantado de muelas abrasivas con 65,49 65,49 65,49
mango
Longitud total mm 218 220 215
Peso del diamante kt 2,5 3,5 3,5 59 9200_40×5P
