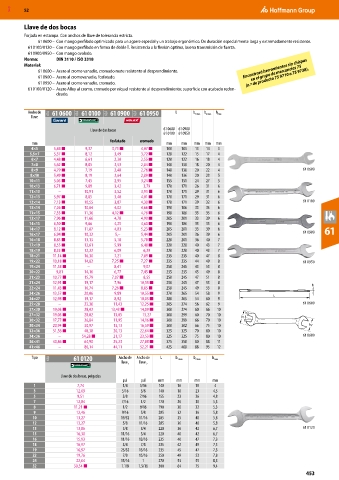

Page 1591 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Llave de dos bocas
Forjada en estampa. Con anchos de llave de tolerancia estricta.
61 0600 – Con mango perfilado optimizado para un agarre especial y un trabajo ergonómico. De duración especialmente larga y extremadamente resistente.
61 0100/0120 – Con mango perfilado en forma de doble T. Resistencia a la flexión óptima, buena transmisión de fuerza.
61 0900/0950 – Con mango ovalado.
Norma: DIN 3110 / ISO 3318
Material: Encontrará herramientas sin chispas
61 0600 – Acero al cromo vanadio, cromado mate resistente al desprendimiento. en el grupo de mercancías 75
61 0900 – Acero al cromovanadio, fosfatado. (n.º de producto 75 9710 a 75 9738).
61 0950 – Acero al cromo vanadio, cromado.
61 0100/0120 – Acero Alloy al cromo, cromado por níquel resistente al desprendimiento; superficie con acabado redon-
deado.

Ancho de 61A 61 0600 63A 61 0100 62A 61 0900 62A 61 0950 L b 1 máx. b 2 máx. h máx.
llave

Llave de dos bocas 61 0600 61 0900
61 0100 61 0950
fosfatado cromado
mm mm mm mm mm mm
4×5 5,44 ■ 9,37 3,73 ■ 4,07 ■ 100 103 13 14 3
5,5×7 5,37 ■ 8,12 3,49 3,72 ■ 120 122 15 17 4
6×7 4,48 ■ 6,61 2,30 2,55 ■ 120 122 16 18 4
7×8 5,62 ■ 8,85 2,53 2,84 ■ 140 130 18 20 4
8×9 4,79 ■ 7,19 2,48 2,76 ■ 140 136 20 22 4 61 0600
8×10 5,49 ■ 8,19 2,64 2,89 ■ 140 136 20 23 5
10×11 5,03 ■ 7,45 2,95 3,24 ■ 155 151 24 27 5
10×13 6,71 ■ 9,89 3,42 3,79 170 171 26 31 6
11×13 – 10,91 3,52 3,91 ■ 170 171 29 31 6
12×13 5,97 ■ 8,85 3,40 4,01 ■ 170 171 29 31 6
12×14 7,13 ■ 10,55 3,87 4,30 ■ 170 171 29 32 6 61 0100
13×14 7,26 ■ 10,84 4,02 4,66 ■ 190 186 33 35 6
13×15 7,33 ■ 11,36 4,12 ■ 4,76 ■ 190 186 33 35 6
13×17 7,96 ■ 11,66 4,78 4,90 ■ 205 201 33 39 6
14×15 6,50 ■ 9,66 4,25 4,60 ■ 190 186 33 35 6
14×17 8,12 ■ 11,87 4,83 5,23 ■ 205 201 33 39 6 61
16×17 6,94 ■ 10,32 5,– 5,44 ■ 205 201 36 39 6 61 0900
16×18 8,85 ■ 13,13 5,18 5,78 ■ 220 201 36 40 7
17×19 8,55 ■ 12,61 5,99 6,48 ■ 220 220 40 43 7
18×19 8,33 ■ 12,32 6,09 6,29 220 220 40 43 7
18×21 11,14 ■ 16,30 7,21 7,89 ■ 235 235 40 47 8
19×22 10,18 ■ 14,82 7,25 ■ 7,27 ■ 235 235 44 49 8 61 0950
19×24 11,58 ■ – 8,41 9,07 250 245 43 53 8
20×22 9,81 14,16 6,77 7,45 ■ 235 235 45 49 8
21×23 10,77 ■ 15,79 7,07 ■ 8,55 250 245 47 51 8
21×24 12,91 ■ 19,17 7,96 10,55 ■ 250 245 47 53 8 h
22×24 11,43 ■ 16,74 7,26 ■ 8,85 ■ 250 245 49 53 8
24×26 13,57 ■ 20,06 9,89 10,55 ■ 270 265 54 58 9 L
24×27 12,98 ■ 19,17 8,92 10,03 ■ 280 265 54 60 9
25×28 – 23,38 11,43 12,25 ■ 285 274 56 62 9 61 0600
27×30 19,03 ■ 28,02 13,43 ■ 14,09 ■ 300 274 60 66 10
27×32 19,03 ■ 28,02 13,05 15,27 300 299 60 70 10 b1 15°
30×32 17,77 ■ 26,84 11,95 14,16 ■ 300 299 66 70 10
30×34 20,94 ■ 30,97 13,13 16,59 ■ 300 302 66 75 10 b2
32×36 31,56 ■ 48,38 20,13 22,64 ■ 325 325 70 80 10
34×36 – 54,28 ■ 21,17 23,53 ■ 325 325 75 80 10 61 0600
36×41 40,86 ■ 64,90 25,23 27,88 ■ 375 358 80 88 11
41×46 – 86,14 44,11 52,21 ■ 425 400 88 95 12
Tipo 63A 61 0120 Ancho de Ancho de L b 1 máx. b 2 máx. h máx.
llave 1 llave 2

Llave de dos bocas, pulgadas
pul pul mm mm mm mm
1 7,74 1/4 5/16 140 16 18 4
3 12,09 5/16 3/8 140 18 23 4,5
5 9,51 3/8 7/16 155 23 26 4,8
7 12,84 7/16 1/2 170 26 30 5,3
8 11,21 ■ 1/2 9/16 190 30 32 5,3
9 12,46 9/16 5/8 205 32 36 5,8
10 13,27 19/32 11/16 205 35 40 5,8
12 13,27 5/8 11/16 205 36 40 5,8
13 13,86 5/8 3/4 220 36 42 6,7 61 0120
15 16,30 11/16 3/4 220 40 42 6,7
16 15,93 11/16 13/16 235 40 47 7,3
18 16,97 3/4 7/8 235 42 49 7,3
19 16,97 25/32 13/16 235 45 47 7,3
22 19,76 7/8 15/16 250 49 53 7,8
24 22,64 15/16 1 270 53 55 8,3
32 30,54 ■ 1.1/8 1.5/16 300 64 75 9,4
