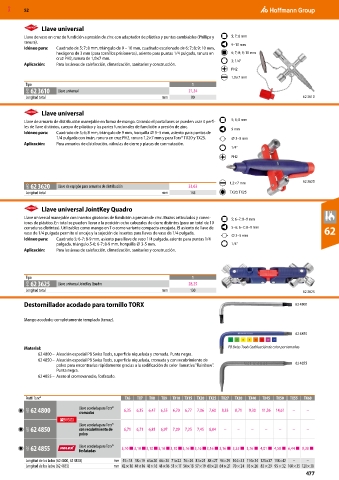

Page 1615 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 1615
MXD 52
Llave universal
Llave de vaso en cruz de fundición a presión de zinc con adaptador de plástico y puntas cambiables (Phillips y 5; 7; 8 mm
ranura). 9–10 mm
Idóneo para: Cuadrado de 5; 7; 8 mm, triángulo de 9 – 10 mm, cuadrado escalonado de 6; 7; 8; 9; 10 mm,
hexágono de 3 mm (para tornillos prisioneros), asiento para puntas 1/4 pulgada, ranura en 6; 7; 8; 9; 10 mm
cruz PH2, ranura de 1,0×7 mm. 3; 1/4“
Aplicación: Para las áreas de calefacción, climatización, sanitarios y construcción.
PH2
1,0×7 mm
Tipo 1
64D 62 3610 Llave universal 21,24
Longitud total mm 90 62 3610
Llave universal
Llave de armario de distribución manejable en forma de mango. Girando el portallaves se pueden usar 4 perfi- 5; 6; 8 mm
les de llave distintos, cuerpo de plástico y las partes funcionales de fundición a presión de zinc. 9 mm
Idóneo para: Cuadrado de 5; 6; 8 mm, triángulo de 9 mm, horquilla ⌀ 3–5 mm, asiento para puntas de
1/4 pulgada con imán, ranura en cruz PH2, ranura 1,2×7 mm y para Torx® TX20 y TX25. ⌀ 3–5 mm
Aplicación: Para armarios de distribución, válvulas de cierre y placas de conmutación.
1/4″
PH2
64D 62 3620 Llave de espigón para armarios de distribución 33,63 1,2 × 7 mm 62 3620
Longitud total mm 145 TX20; TX25
Llave universal JointKey Quadro
Llave universal manejable con insertos giratorios de fundición a presión de cinc. Brazos articulados y conec- 5; 6–7; 8–9 mm
tores de plástico. En total se pueden llevar a la posición ocho cabezales de cierre distintos (para un total de 10
cerraduras distintas). Utilizables como mango en T o como variante compacta encajada. El asiento de llave de 5–6; 6–7; 8–9 mm 62
vaso de 1/4 pulgada permite el encaje y la sujeción de insertos para llaves de vaso de 1/4 pulgada. ⌀ 3–5 mm
Idóneo para: Cuadrado 5; 6-7; 8-9 mm, asiento para llave de vaso 1/4 pulgada, asiento para puntas 1/4
pulgada, triángulo 5-6; 6-7; 8-9 mm, horquilla ⌀ 3-5 mm. 1/4“
Aplicación: Para las áreas de calefacción, climatización, sanitarios y construcción.
Tipo 1
64D 62 3625 Llave universal JointKey Quadro 28,25
Longitud total mm 130 62 3625
Destornillador acodado para tornillo TORX 62 4800
Mango acodado; completamente templado (tenaz).
62 4850
Material: PB Swiss Tools Codificación de color por tamaños
62 4800 – Aleación especial PB Swiss Tools, superficie niquelada y cromada. Punta negra.
62 4850 – Aleación especial PB Swiss Tools, superficie niquelada, cromada y con recubrimiento de
polvo para encontrarlas rápidamente gracias a la codificación de color llamativa “Rainbow”. 62 4855
Punta negra.
62 4855 – Acero al cromovanadio, fosfatado.
Perfil Torx® TX6 TX7 TX8 TX9 TX10 TX15 TX20 TX25 TX27 TX30 TX40 TX45 TX50 TX55 TX60
63D 62 4800 Llave acodada para Torx® 6,35 6,35 6,47 6,55 6,70 6,77 7,06 7,60 8,33 8,71 9,30 11,36 14,61 – –
cromadas
Llave acodada para Torx®
63D 62 4850 con recubrimiento de 6,71 6,71 6,83 6,97 7,09 7,25 7,45 8,04 – – – – – – –
polvo
62C 62 4855 Llave acodada para Torx® 3,10 ■ 3,10 ■3,10 ■3,10 ■3,10 ■3,16 ■3,16 ■3,16 ■ 3,16 ■ 3,35 ■ 3,76 ■ 4,01 ■ 4,58 ■ 6,44 ■ 9,30 ■
fosfatadas
Longitud de los lados (62 4800, 62 4850) mm 55×18 58×19 63×20 66×20 71×22 76×24 81×25 88×27 96×29 104×31 114×34 125×37 138×42 – –
Longitud de los lados (62 4855) mm 42 × 16 48 × 16 48 × 16 48 × 16 51 × 17 54 × 18 57 × 19 60 × 20 64 × 21 70 × 24 76 × 26 83 × 29 95 × 32 108 × 35 120 × 38
477
