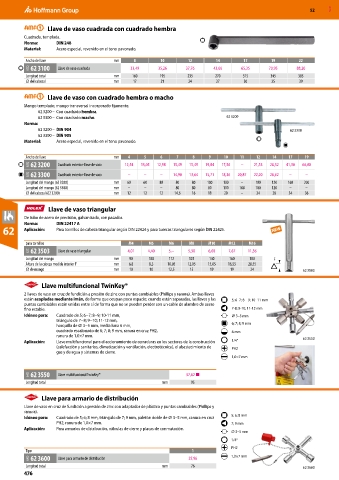

52 MXD

Llave de vaso cuadrada con cuadrado hembra
Cuadrada, templada.
Norma: DIN 248
Material: Acero especial, revenido en el tono pavonado.

Ancho de llave mm 8 10 12 14 17 19 22
63Q 62 3100 Llave de vaso cuadrada 33,49 35,26 37,76 43,66 65,35 70,95 88,20
Longitud total mm 160 195 235 270 315 345 385
⌀ del cabezal mm 17 21 24 27 30 35 39

Llave de vaso con cuadrado hembra o macho

Mango templado; mango transversal incorporado fijamente.
62 3200 – Con cuadrado hembra.
62 3300 – Con cuadrado macho. 62 3200
Norma:
62 3200 – DIN 904 62 3300
62 3300 – DIN 905
Material: Acero especial, revenido en el tono pavonado.

Ancho de llave mm 4 5 6 7 8 9 10 11 12 14 17 19
63Q 62 3200 Cuadrado exterior-llave de vaso 12,54 13,05 12,98 15,49 15,49 19,84 17,56 – 21,53 28,32 41,30 66,08
63Q 62 3300 Cuadrado exterior-llave de vaso – – – 14,90 13,64 15,71 18,36 20,87 22,20 26,62 – –
Longitud del mango (62 3200) mm 60 60 80 80 80 100 100 – 100 120 160 200
Longitud del mango (62 3300) mm – – – 80 80 80 100 100 100 120 – –
⌀ del cabezal (62 3200) mm 12 12 12 14,6 16 18 20 – 24 28 34 36

Llave de vaso triangular
De tubo de acero de precisión, galvanizado, con pasador.
Norma: DIN 22417 A
62 Aplicación: Para tornillos de cabeza triangular según DIN 22424 y para tuercas triangulares según DIN 22425.

para tornillos M4 M5 M6 M8 M10 M12 M16
62C 62 3503 Llave de vaso triangular 4,01 4,40 5,– 5,30 6,60 7,67 11,36
Longitud del mango mm 90 100 112 125 140 160 180 F
Altura de la cabeza medida interior F mm 6,8 8,3 10,05 12,05 15,05 16,55 20,55
⌀ de mango mm 10 10 12,5 15 19 19 24 62 3503

Llave multifuncional TwinKey®
2 llaves de vaso en cruz de fundición a presión de zinc con puntas cambiables (Phillips y ranura). Ambas llaves
están acopladas mediante imán, de forma que ocupan poco espacio; cuando están separadas, las llaves y las 5; 6–7; 8 – 9; 10–11 mm
puntas cambiables están unidas entre sí de forma que no se pueden perder con un cable de alambre de acero
fino estable. 7-8; 9-10; 11-12 mm
Idóneo para: Cuadrado de 5; 6−7; 8−9; 10-11 mm, ⌀ 3–5 mm
triángulo de 7−8; 9−10; 11-12 mm, 6; 7; 8; 9 mm
horquilla de ⌀ 3−5 mm, media luna 6 mm,
cuadrado escalonado de 6; 7; 8; 9 mm, ranura en cruz PH2, 6 mm
ranura de 1,0×7 mm. 62 3550
Aplicación: Llave multifuncional para el accionamiento de cerraduras en los sectores de la construcción 1/4″
(calefacción y sanitarios, climatización y ventilación, electrotécnica), el abastecimiento de PH2
gas y de agua y sistemas de cierre.
1,0×7 mm

64D 62 3550 Llave multifuncional TwinKey® 37,62 ■
Longitud total mm 95

Llave para armario de distribución

Llave de vaso en cruz de fundición a presión de zinc con adaptador de plástico y puntas cambiables (Phillips y
ranura).
Idóneo para: Cuadrado de 5; 6; 8 mm, triángulo de 7; 9 mm, paletón doble de ⌀ 3–5 mm, ranura en cruz 5; 6; 8 mm
PH2, ranura de 1,0×7 mm. 7; 9 mm
Aplicación: Para armarios de distribución, válvulas de cierre y placas de conmutación.
⌀ 3–5 mm
1/4“
PH2
Tipo 1
64D 62 3600 Llave para armario de distribución 25,96 1,0×7 mm
Longitud total mm 76 62 3600
