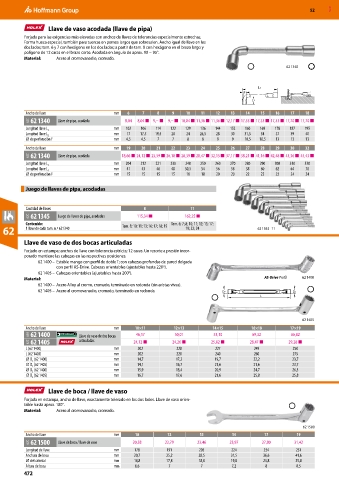

Page 1610 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Llave de vaso acodada (llave de pipa)
Forjada para las exigencias más elevadas con anchos de llaves de tolerancias especialmente estrechas.
Forma hueca especial, también para tuercas en pernos largos que sobresalen. Ancho igual de llave en los
dos lados; tam. 6 y 7 con hexágono en los dos lados; a partir de tam. 8 con hexágono en el brazo largo y
polígono de 12 caras en el brazo corto. Acodada en ángulo de aprox. 90 − 95°.
Material: Acero al cromovanadio, cromado.
62 1340

L1
F
L2
Ancho de llave mm 6 7 8 9 10 11 12 13 14 15 16 17 18
62C 62 1340 Llave de pipa, acodada 8,04 8,04 ■ 9,– ■ 9,– ■ 10,84 ■ 11,36 ■ 11,36 ■ 12,17 ■ 17,33 ■ 17,33 ■ 17,33 ■ 17,70 ■ 17,70 ■
Longitud llave L 1 mm 102 106 114 122 129 136 144 152 160 169 178 187 195
Longitud llave L 2 mm 17 17,5 19,5 20 24 26,5 28 30 31,5 34 37 39 40
⌀ de perforación F mm 4,5 4,5 7 7 8 8 9 9 10,5 10,5 13 13 13
Ancho de llave mm 19 20 21 22 23 24 25 26 27 28 29 30 32
62C 62 1340 Llave de pipa, acodada 18,66 ■ 24,12 ■ 25,59 ■ 26,18 ■ 28,39 ■ 28,47 ■ 32,15 ■ 37,17 ■ 38,21 ■ 41,16 ■ 42,48 ■ 43,36 ■ 45,43 ■
Longitud llave L 1 mm 204 212 221 230 240 250 260 270 280 290 300 310 330
Longitud llave L 2 mm 41 43 46 48 50,5 54 56 58 58 60 62 64 70
⌀ de perforación F mm 15 15 15 15 18 18 20 20 22 22 22 24 24

Juego de llaves de pipa, acodadas

Cantidad de llaves 8 11
62C 62 1345 Juego de llaves de pipa, acodadas 115,34 ■ 162,25 ■
Contenido: Tam. 8; 10; 11; 13; 16; 17; 18; 19 Tam. 6; 7; 8; 10; 11; 12; 13; 17;
62 1 llave de cada tam. n.º 621340 19; 22; 24 62 1345_11

Llave de vaso de dos bocas articuladas
Forjado en estampa; anchos de llave con tolerancia estricta; 12 caras. Un resorte a presión incor-
porado mantiene las cabezas en las respectivas posiciones.
62 1400 – Estable mango con perfil de doble T; con cabezas profundas de pared delgada
con perfil AS-Drive. Cabezas orientables (ajustables hasta 220º).
62 1405 – Cabezas orientables (ajustables hasta 200°).
Material: AS-Drive Profil 62 1400
62 1400 – Acero Alloy al cromo, cromado, terminado en redonda (sin aristas vivas).
62 1405 – Acero al cromovanadio, cromado, terminado en redonda D2 D1
L

62 1405
Ancho de llave mm 10×11 12×13 14×15 16×18 17×19
63A 62 1400 Llave de vaso de dos bocas 46,17 50,01 53,10 69,32 66,82
62C 62 1405 articuladas 24,12 ■ 24,26 ■ 25,82 ■ 28,47 ■ 29,28 ■
L (62 1400) mm 202 228 227 249 250
L (62 1405) mm 202 220 240 260 275
⌀ D (62 1400) mm 14,7 17,2 19,7 22,2 23,7
1
⌀ D (62 1405) mm 14,1 16,7 21,6 21,6 23,7
1
⌀ D (62 1400) mm 15,9 18,4 20,9 24,7 26,3
2
⌀ D (62 1405) mm 16,7 17,6 21,6 25,8 25,8
2
Llave de boca / llave de vaso
Forjada en estampa, ancho de llave, exactamente tolerado en los dos lados. Llave de vaso orien-
table hasta aprox. 180°.
Material: Acero al cromovanadio, cromado.

62 1500
Ancho de llave mm 10 12 13 14 17 19
62C 62 1500 Llave de boca / llave de vaso 20,58 22,79 23,46 23,97 27,80 31,42
Longitud de llave mm 178 191 205 224 234 251
Anchura de boca mm 20,7 25,2 28,5 31,5 36,6 41,6
⌀ del cabezal mm 14,8 17,8 18,8 19,8 23,8 25,8
Altura de boca mm 6,6 7 7 7,2 8 8,5
472
