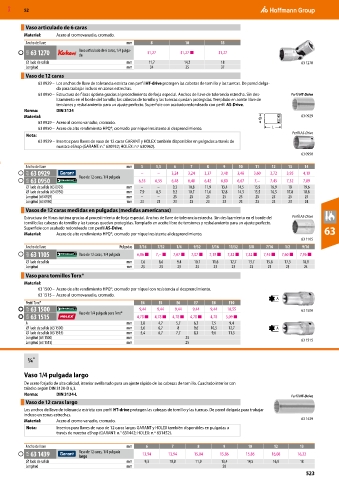

Page 1661 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Vaso articulado de 6 caras
Material: Acero al cromovanadio, cromado.
Ancho de llave mm 8 10 13
63R 63 1270 Vaso articulado de 6 caras, 1/4 pulga- 31,27 31,27 ■ 31,27
da
⌀ lado de salida mm 11,7 14,2 18 63 1270
Longitud mm 34 35 37
Vaso de 12 caras
63 0929 – Los anchos de llave de tolerancia estricta con perfil HT-drive protegen las cabezas de tornillo y las tuercas. De pared delga-
da para trabajar incluso en zonas estrechas.
63 0950 – Estructura de fibras óptima gracias al procedimiento de forja especial. Anchos de llave de tolerancia estrecha. Sin des- Perfil HT-Drive
lizamiento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en aceite libre de
tensiones y resbalamiento para un ajuste perfecto. Superficie con acabado redondeado con perfil AS-Drive.
Norma: DIN 3124
Material: 63 0929
63 0929 – Acero al cromo vanadio, cromado.
63 0950 – Acero de alto rendimiento HPQ®, cromado por níquel resistente al desprendimiento. L
Perfil AS-Drive
Nota:
63 0929 – Insertos para llaves de vaso de 12 caras GARANT y HOLEX también disponibles en pulgadas a través de
nuestra eShop (GARANT: n.° 630932; HOLEX: n.º 630962).
63 0950

Ancho de llave mm 5 5,5 6 7 8 9 10 11 12 13 14
61A 63 0929 Vaso de 12 caras, 1/4 pulgada – – 3,24 3,24 3,37 3,48 3,48 3,60 3,72 3,95 4,19
63A 63 0950 6,55 6,55 6,48 6,48 6,42 6,80 6,67 7,– 7,45 7,32 7,89
⌀ lado de salida (63 0929) mm – – 9,3 10,8 11,9 13,4 14,5 15,9 16,9 18 19,6
⌀ lado de salida (63 0950) mm 7,9 8,5 9,2 10,7 11,6 12,8 14,3 15,5 16,5 17,8 18,8
Longitud (63 0929) mm – – 25 25 25 25 25 25 25 25 25
Longitud (63 0950) mm 23 23 23 23 23 23 23 23 23 23 24
Vasos de 12 caras medidas en pulgadas (medidas americanas)
Estructura de fibras óptima gracias al procedimiento de forja especial. Anchos de llave de tolerancia estrecha. Sin deslizamiento en el borde del Perfil AS-Drive
tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en aceite libre de tensiones y resbalamiento para un ajuste perfecto.
Superficie con acabado redondeado con perfil AS-Drive. 63
Material: Acero de alto rendimiento HPQ®, cromado por níquel resistente al desprendimiento.
63 1105
Ancho de llave Pulgadas 3/16 7/32 1/4 9/32 5/16 11/32 3/8 7/16 1/2 9/16
63A 63 1105 Vaso de 12 caras, 1/4 pulgada 6,86 ■ 7,– ■ 7,07 ■ 7,07 ■ 7,19 ■ 7,32 ■ 7,32 ■ 7,45 ■ 7,60 ■ 7,96 ■
⌀ lado de salida mm 7,6 8,6 9,4 10,7 11,6 12,7 13,7 15,8 17,3 18,8
Longitud mm 23 23 23 23 23 23 23 23 23 24
Vaso para tornillos Torx®
Material:
63 1500 – Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento.
63 1515 – Acero al cromovanadio, cromado.
A
Perfil Torx® E4 E5 E6 E7 E8 E10
63A 63 1500 9,44 9,44 9,44 9,44 9,44 10,55 63 1500
62A 63 1515 Vaso de 1/4 pulgada para Torx® 4,78 ■ 4,78 ■ 4,78 ■ 4,78 ■ 4,78 5,09 ■
A mm 3,8 4,7 5,7 6,2 7,5 9,4
⌀ lado de salida (63 1500) mm 5,6 6,7 8 9,6 10,5 12,7 A
⌀ lado de salida (63 1515) mm 5,4 6,7 7,7 8,3 9,6 11,3
Longitud (63 1500) mm 23 63 1515
Longitud (63 1515) mm 25

Vaso 1/4 pulgada largo

De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrado interior con
taladro según DIN 3120-D 6,3.
Norma: DIN 3124-L Perfil HT-Drive
Vaso de 12 caras largo
Los anchos de llave de tolerancia estricta con perfil HT-drive protegen las cabezas de tornillo y las tuercas. De pared delgada para trabajar
incluso en zonas estrechas.
Material: Acero al cromo vanadio, cromado. 63 1439
Nota: Insertos para llaves de vaso de 12 caras largos GARANT y HOLEX también disponibles en pulgadas a
través de nuestra eShop (GARANT: n.° 631442; HOLEX: n.º 631452).

Ancho de llave mm 6 7 8 9 10 12 13
61A 63 1439 Vaso de 12 caras, 1/4 pulgada 13,94 13,94 15,04 15,86 15,86 16,08 16,22
largo
⌀ lado de salida mm 9,3 10,8 11,9 13,4 14,5 16,9 18
Longitud mm 50 ▶▶
523
