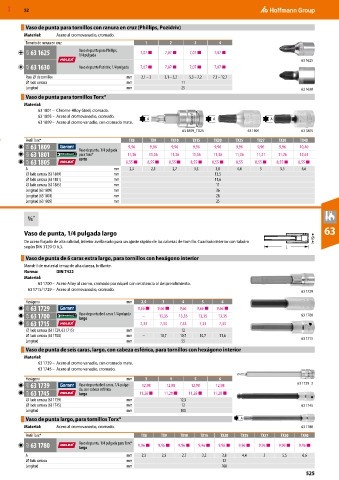

MXD 52

Vaso de punta para tornillos con ranura en cruz (Phillips, Pozidriv)
Material: Acero al cromovanadio, cromado.
Tamaño de ranura en cruz 1 2 3 4
62A 63 1625 Vaso de punta para Phillips, 7,07 ■ 7,07 ■ 7,07 ■ 7,07 ■
1/4 pulgada
63 1625
62A 63 1630 Vaso de punta Pozidriv, 1/4 pulgada 7,07 ■ 7,07 ■ 7,07 ■ 7,07 ■
Para ⌀ de tornillos mm 2,1 – 3 3,1 – 5,2 5,3 – 7,2 7,3 – 12,7
⌀ lado carraca mm 11
Longitud mm 25 63 1630
Vaso de punta para tornillos Torx®
Material:
63 1801 – Chrome-Alloy-Steel, cromado.
63 1805 – Acero al cromovanadio, cromado. A A A
63 1809 – Acero al cromo vanadio, con cromado mate.
63 1809_TX25 63 1801 63 1805
Perfil Torx® TX8 TX9 TX10 TX15 TX20 TX25 TX27 TX30 TX40
61A 63 1809 Vaso de punta, 1/4 pulgada 9,96 9,96 9,96 9,96 9,96 9,96 9,96 9,96 10,40
63A 63 1801 para Torx® 11,36 11,36 11,36 11,36 11,36 11,36 11,21 11,36 12,61
62A 63 1805 corto 8,55 ■ 8,55 ■ 8,55 ■ 8,55 ■ 8,55 ■ 8,55 8,55 ■ 8,55 ■ 8,55 ■
A mm 2,3 2,5 2,7 3,3 3,8 4,4 5 5,5 6,6
⌀ lado carraca (63 1809) mm 12,5
⌀ lado carraca (63 1801) mm 11,6
⌀ lado carraca (63 1805) mm 11
Longitud (63 1809) mm 36
Longitud (63 1801) mm 28
Longitud (63 1805) mm 25

Vaso de punta, 1/4 pulgada largo 63

De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrado interior con taladro
según DIN 3120-D 6,3. L
Vaso de punta de 6 caras extra largo, para tornillos con hexágono interior
Mandril de material tenaz de alta dureza, brillante.
Norma: DIN 7422
Material:
63 1700 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
63 1715/1729 – Acero al cromovanadio, cromado. 63 1729

Hexágono mm 2,5 3 4 5 6
61A 63 1729 9,66 ■ 9,66 ■ 9,66 9,66 ■ 9,66 ■
63A 63 1700 Vaso de punta de 6 caras 1/4 pulgada – 13,35 13,35 13,35 13,35 63 1700
largo
62A 63 1715 7,33 7,33 7,33 7,33 7,33
⌀ lado carraca (63 1729, 63 1715) mm 12
⌀ lado carraca (63 1700) mm – 10,7 10,7 10,7 11,6 63 1715
Longitud mm 55
Vaso de punta de seis caras, largo, con cabeza esférica, para tornillos con hexágono interior
Material:
63 1739 – Acero al cromo vanadio, con cromado mate.
63 1745 – Acero al cromo vanadio, cromado.
Hexágono mm 3 4 5 6
61A 63 1739 Vaso de punta de 6 caras, 1/4 pulga- 12,98 12,98 12,98 12,98 63 1739_3
da, con cabeza esférica
62A 63 1745 largo 11,28 ■ 11,28 ■ 11,28 ■ 11,28 ■
⌀ lado carraca (63 1739) mm 12,5
⌀ lado carraca (63 1745) mm 12 63 1745
Longitud mm 100
Vaso de punta largo, para tornillos Torx® A
Material: Acero al cromovanadio, cromado. 63 1780
Perfil Torx® TX8 TX9 TX10 TX15 TX20 TX25 TX27 TX30 TX40
62A 63 1780 Vaso de punta, 1/4 pulgada para Torx® 9,96 ■ 9,96 ■ 9,96 ■ 9,96 ■ 9,96 ■ 9,96 ■ 9,96 ■ 9,96 ■ 9,96 ■
largo
A mm 2,3 2,5 2,7 3,2 3,8 4,4 5 5,5 6,6
⌀ lado carraca mm 12
Longitud mm 100 ▶▶
