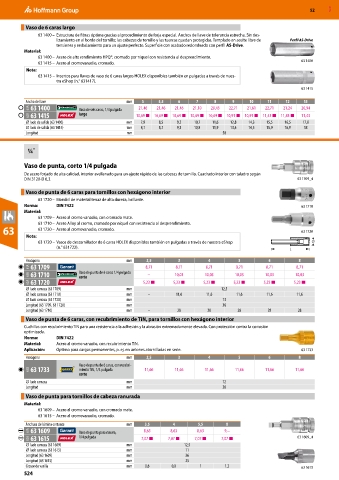

52 MXD

Vaso de 6 caras largo
63 1400 – Estructura de fibras óptima gracias al procedimiento de forja especial. Anchos de llave de tolerancia estrecha. Sin des-
lizamiento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en aceite libre de Perfil AS-Drive
tensiones y resbalamiento para un ajuste perfecto. Superficie con acabado redondeado con perfil AS-Drive.
Material:
63 1400 – Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento.
63 1415 – Acero al cromovanadio, cromado. 63 1400
Nota:
63 1415 – Insertos para llaves de vaso de 6 caras largos HOLEX disponibles también en pulgadas a través de nues-
tra eShop (n.° 631417).
63 1415

Ancho de llave mm 5 5,5 6 7 8 9 10 11 12 13
63A 63 1400 Vaso de seis caras, 1/4 pulgada 21,46 21,46 21,46 21,10 20,43 22,71 21,61 22,71 21,24 20,94
62A 63 1415 largo 10,69 ■ 10,69 ■ 10,69 ■ 10,69 ■ 10,69 ■ 10,91 ■ 10,91 ■ 11,43 ■ 11,43 ■ 11,43
⌀ lado de salida (63 1400) mm 7,9 8,5 9,2 10,7 11,6 12,8 14,3 15,5 16,5 17,8
⌀ lado de salida (63 1415) mm 8,1 8,7 9,3 10,8 11,9 13,4 14,5 15,9 16,9 18
Longitud mm 50

Vaso de punta, corto 1/4 pulgada
De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrado interior con taladro según
DIN 3120-D 6,3. 63 1709_4
Vaso de punta de 6 caras para tornillos con hexágono interior
63 1720 – Mandril de material tenaz de alta dureza, brillante.
Norma: DIN 7422 63 1710
Material:
63 1709 – Acero al cromo vanadio, con cromado mate.
63 1710 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
63 63 1720 – Acero al cromovanadio, cromado. 63 1720
Nota:
63 1720 – Vasos de destornillador de 6 caras HOLEX disponibles también en pulgadas a través de nuestra eShop
(n.° 631722). L
Hexágono mm 2,5 3 4 5 6 8
61A 63 1709 8,71 8,71 8,71 8,71 8,71 8,71
63A 63 1710 Vaso de punta de 6 caras 1/4 pulgada – 10,03 10,03 10,03 10,03 10,03
corto
62A 63 1720 5,23 ■ 5,23 ■ 5,23 ■ 5,23 ■ 5,23 ■ 5,23 ■
⌀ lado carraca (63 1709) mm 12,5
⌀ lado carraca (63 1710) mm – 11,6 11,6 11,6 11,6 11,6
⌀ lado carraca (63 1720) mm 13
Longitud (63 1709, 63 1720) mm 36
Longitud (63 1710) mm – 28 28 28 28 28
Vaso de punta de 6 caras, con recubrimiento de TiN, para tornillos con hexágono interior
Cuchillas con recubrimiento TiN para una resistencia a la adhesión y la abrasión extremadamente elevada. Con protección contra la corrosión
optimizada.
Norma: DIN 7422
Material: Acero al cromo vanadio, con recubrimiento TiN.
Aplicación: Óptimo para cargas permanentes, p. ej. en uniones atornilladas en serie. 63 1733
Hexágono mm 2,5 3 4 5 6 8
Vaso de punta de 6 caras, con recubri-
63O 63 1733 miento TiN, 1/4 pulgada 11,66 11,66 11,66 11,66 11,66 11,66
corto
⌀ lado carraca mm 12
Longitud mm 28
Vaso de punta para tornillos de cabeza ranurada
Material:
63 1609 – Acero al cromo vanadio, con cromado mate.
63 1615 – Acero al cromovanadio, cromado.
Anchura de lámina cortante mm 3,5 4 5,5 8
61A 63 1609 Vaso de punta para ranura, 8,63 8,63 8,63 9,–
62A 63 1615 1/4 pulgada 7,07 ■ 7,07 ■ 7,07 ■ 7,07 ■ 63 1609_4
⌀ lado carraca (63 1609) mm 12,5
⌀ lado carraca (63 1615) mm 11
Longitud (63 1609) mm 36
Longitud (63 1615) mm 25
Grosor de varilla mm 0,6 0,8 1 1,2 63 1615
524
