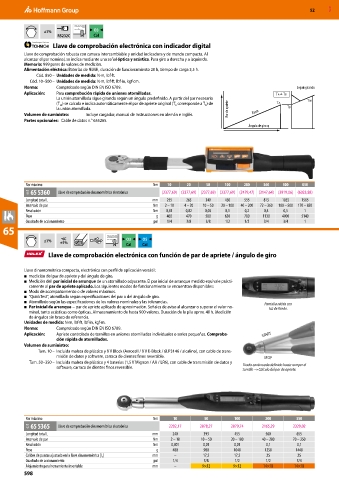

Page 1736 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

±1% O3
RS232C Cal
Llave de comprobación electrónica con indicador digital
Llave de comprobación robusta con carraca intercambiable y unidad indicadora y de mando compacta. Al
alcanzar el par nominal, se indica mediante una señal óptica y acústica. Para giro a derecha y a izquierda.
Memoria: 999 pares de valores de medición.
Alimentación eléctrica: Baterías de NiMH, duración de funcionamiento 20 h, tiempo de carga 3,5 h.
Cód. 850 – Unidades de medida: N·m, lbf·ft.
Cód. 10–500 – Unidades de medida: N·m, lbf·ft, lbf·in, kgf·cm.
Norma: Comprobado según DIN EN ISO 6789. Seguir girando
Aplicación: Para comprobación rápida de uniones atornilladas.
La unión atornillada sigue girando según un ángulo predefinido. A partir del par necesario
(T ) se calcula e indica automáticamente el par de apriete original (T corresponde a T ) de
W
B
A
la unión atornillada. Par de apriete
Volumen de suministro: Incluye cargador, manual de instrucciones en alemán e inglés. Racor
Partes opcionales: Cable de datos n.° 655265.
Ángulo de giro φ

Par máximo Nm 10 20 50 100 200 360 500 850
66E 65 5360 Llave de comprobación dinamométrica electrónica (2377,69) (2377,69) (2377,69) (2377,69) (2479,47) (3147,64) (3919,06) (6023,88)
Longitud total L mm 255 265 340 450 555 815 1055 1565
Intervalo de par Nm 2 – 10 4 – 20 10 – 50 20 – 100 40 – 200 72 – 360 100 – 500 170 – 850
Resolución Nm 0,01 0,02 0,05 0,1 0,2 0,4 0,5 1
Peso g 460 470 580 630 780 1130 4000 5140
Cuadrado de accionamiento pul 1/4 3/8 3/8 1/2 1/2 3/4 3/4 1
65

±1% ±1% O3 O5
Cal Cal
Llave de comprobación electrónica con función de par de apriete / ángulo de giro

Llave dinamométrica compacta, electrónica con perfil de aplicación versátil:
■ medición del par de apriete y del ángulo de giro.
■ Medición del par inicial de arranque de un atornillado adyacente. El par inicial de arranque medido equivale prácti-
camente al par de apriete aplicado. Los siguientes modos de funcionamiento se encuentran disponibles:
■ Modo de acompañamiento o de valores máximos.
■ “QuickTest”, atornillado según especificaciones del par o del ángulo de giro.
■ Atornillado según las especificaciones de los valores nominales y las tolerancias. Pantalla nítida con
■ Par inicial de arranque − par de apriete aplicado de aproximación. Señales de aviso al alcanzar o superar el valor no- luz de fondo.
minal, tanto acústicas como ópticas. Almacenamiento de hasta 900 valores. Duración de la pila aprox. 40 h. Medición
de ángulos sin brazo de referencia.
Unidades de medida: N·m, lbf·ft, lbf·in, kgf·m.
Norma: Comprobado según DIN EN ISO 6789.
Aplicación: Apriete controlado de tornillos en uniones atornilladas individuales o series pequeñas. Comproba- START
ción rápida de atornillados.
Volumen de suministro:
Tam. 10 – Incluida maleta de plástico y 9 V Block (Aerocell / 9 V E-Block / 6LP3146 / alcalino), con cable de trans-
misión de datos y software, carraca de dientes finos reversible. STOP
Tam. 50–350 – Incluida maleta de plástico y 4 baterías (1,5 V Mignon / AA / LR6), con cable de transmisión de datos y Tirado continuado definido hasta romper el
software, carraca de dientes finos reversible. tornillo → Cálculo del par de apriete.

Par máximo Nm 10 50 100 200 350
62E 65 5365 Llave de comprobación dinamométrica electrónica 2202,17 2078,27 2079,74 2165,29 2329,02
Longitud total L mm 240 393 455 560 655
Intervalo de par Nm 2 – 10 10 – 50 20 – 100 40 – 200 70 – 350
Resolución Nm 0,001 0,01 0,01 0,1 0,1
Peso g 400 900 1040 1250 1440
Calibre de puntas ajustado en la llave dinamométrica [l ] mm – 17,5 17,5 25 25
2
Cuadrado de accionamiento pul 1/4 3/8 1/2 1/2 3/4
Alojamiento para herramienta insertable mm – 9×12 9×12 14×18 14×18
598
