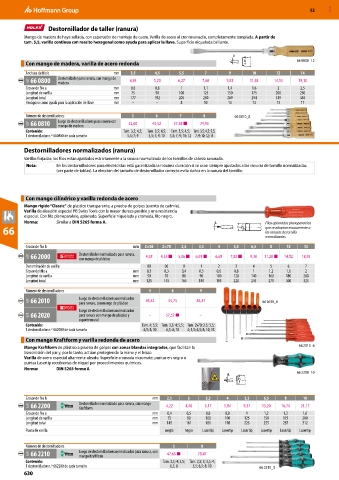

Page 1768 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Destornillador de taller (ranura)
Mango de madera de haya sellada, con caperuzón de montaje de cuero. Varilla de acero al cromovanadio, completamente templada. A partir de
tam. 5,5, varilla continua con resalto hexagonal como ayuda para aplicar la llave. Superficie niquelada brillante.

a
b 66 0800_12
Con mango de madera, varilla de acero redonda
Anchura de filo b mm 3,5 4,5 5,5 7 9 10 12 14
62F 66 0800 Destornillador para ranura, con mango de 4,94 5,20 6,27 7,60 9,81 11,43 14,53 19,10
madera
Grosor de filo a mm 0,6 0,8 1 1,1 1,4 1,6 2 2,5
Longitud de varilla mm 75 90 100 125 150 175 200 250
Longitud total mm 177 192 205 230 269 294 319 384
Hexágono como ayuda para la aplicación de llave mm – – 8 10 13 13 13 17

Número de destornilladores 5 6 7 8 66 0810_8
62F 66 0810 Juego de destornilladores para ranura con 32,60 43,52 57,38 ■ 74,93
mango de madera
Contenido: Tam. 3,5; 4,5; Tam. 3,5; 4,5; Tam. 3,5; 4,5; Tam. 3,5; 4,5; 5,5;
1 destornillador n.º 660800 de cada tamaño 5,5; 7; 9 5,5; 7; 9; 10 5,5; 7; 9; 10; 12 7; 9; 10; 12; 14

Destornilladores normalizados (ranura)
Varillas forjadas; los filos están ajustados estrictamente a la ranura normalizada de los tornillos de cabeza ranurada.
Nota: En los destornilladores para electricistas está garantizada la máxima duración si se usan siempre ajustados a las ranuras de tornillo normalizadas.
(ver parte de tablas). La elección del tamaño de destornillador correcto evita daños en la ranura del tornillo.

Con mango cilíndrico y varilla redonda de acero
Mango rígido “Classic” de plástico transparente, a prueba de golpes (exento de cadmio).
Varilla de aleación especial PB Swiss Tools con la mayor dureza posible y una resistencia
especial. Con filo planoparalelo, aplanado. Superficie niquelada y cromada, filo negro.
Norma: Similar a DIN 5265 forma A. a Filos aplanados planoparalelos
66 b 45° que se adaptan exactamente a
las ranuras de tornillo
normalizadas.

Grosor de filo b mm 2×50 2×70 2,5 3,5 4 5,5 6,5 8 10 13
63E 66 2000 Destornillador normalizado para ranura, 4,38 4,55 ■ 5,06 ■ 6,01 ■ 6,68 7,82 ■ 9,30 11,28 ■ 14,82 18,95
con mango de plástico
Denominación de varilla 00 00 0 1 2 3 4 5 6 7
Grosor del filo a mm 0,3 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 2
Longitud de varilla mm 50 70 80 90 100 120 140 160 180 200
Longitud total mm 125 145 165 180 195 220 245 270 300 325
Número de destornilladores 5 6 9
63E 66 2010 Juego de destornilladores normalizados 49,42 55,75 84,37 66 2020_6
para ranura, con mango de plástico
Juego de destornilladores normalizados
63E 66 2020 para ranura con mango de plástico y – 57,52 ■ –
soporte mural
Contenido: Tam. 4; 5,5; Tam. 3,5; 4; 5,5; Tam. 2x70; 2,5; 3,5;
1 destornillador n.º 662000 de cada tamaño 6,5; 8; 10 6,5; 8; 10 4; 5,5; 6,5; 8; 10; 13
Con mango Kraftform y varilla redonda de acero
Mango Kraftform de plástico a prueba de golpes con zonas blandas integradas, que facilitan la 66 2010_6
transmisión del par y, por lo tanto, actúan protegiendo la mano y el brazo.
Varilla de acero especial altamente aleado. Superficie cromada nicromate, puntas en negro o
puntas Lasertip recubiertas de níquel por procedimientos químicos.
Norma: DIN 5265 forma A
a 66 2200_10
b

Grosor de filo b mm 2,5 3 3,5 4 5,5 6,5 8 10
63H 66 2200 Destornillador normalizado para ranura, con mango 4,22 4,48 5,17 5,84 9,37 13,20 16,74 21,17
Kraftform
Grosor de filo a mm 0,4 0,5 0,6 0,8 1 1,2 1,2 1,6
Longitud de varilla mm 75 80 100 100 125 150 175 200
Longitud total mm 145 161 181 198 223 255 287 312
Punta de varilla negro negro Lasertip Lasertip Lasertip Lasertip Lasertip Lasertip

Número de destornilladores 5 8
63H 66 2210 Juego de destornilladores normalizados para ranura, con 47,65 ■ 78,47
mango Kraftform
Contenido: Tam. 3,5; 4; 5,5; Tam. 2,5; 3; 3,5; 4;
1 destornillador n.º 662200 de cada tamaño 6,5; 8 5,5; 6,5; 8; 10 66 2210_5
630
