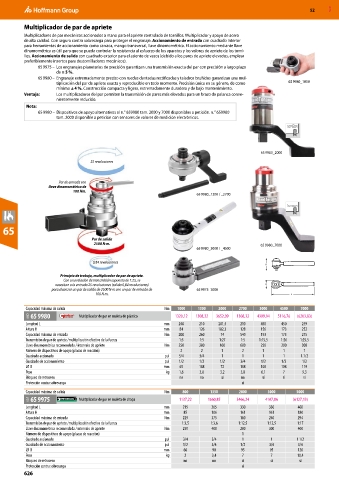

52 MXD

Multiplicador de par de apriete
Multiplicadores de par mecánicos accionados a mano para el apriete controlado de tornillos. Multiplicador y apoyo de acero
de alta calidad. Con seguro contra sobrecarga para proteger el engranaje. Accionamiento de entrada con cuadrado interior
para herramientas de accionamiento como carraca, mango transversal, llave dinamométrica. El accionamiento mediante llave
dinamométrica es útil para que se pueda controlar la resistencia al esfuerzo de los aparatos y los valores de apriete de los torni-
llos. Accionamiento de salida con cuadrado exterior para el asiento de vasos (debido a los pares de apriete elevados, emplear
preferiblemente insertos para destornilladores mecánicos).
65 9975 – Los engranajes planetarios de precisión garantizan una transmisión exacta del par con precisión a largo plazo
de ± 5 %.
65 9980 – Engranaje extremadamente preciso con ruedas dentadas rectificadas y taladros bruñidos garantizan una mul-
tiplicación del par de apriete exacta y reproducible en todo momento. Precisión única en su género, de como 65 9980_1000
mínimo ± 4 %. Construcción compacta y ligera, extremadamente duradera y de bajo mantenimiento.
Ventaja: Los multiplicadores del par permiten la transmisión de pares más elevados para un brazo de palanca conve-
nientemente reducido.
Nota:
65 9980 – Dispositivos de apoyo alternativos al n.° 659980 tam. 2000 y 7000 disponibles a petición. n.° 659980
tam. 2000 disponible a petición con sensores de valores de medición electrónicos.

65 9980_2000
25 revoluciones

Par de entrada con
llave dinamométrica de
100 Nm.
65 9980_1300 / _2700

65

Par de salida
2500 N·m. 65 9980_7000
65 9980_3000 / _4500

0,84 revoluciones
H
Principio de trabajo, multiplicador de par de apriete.
Con una relación de transmisión supuesta de 1:25, se
necesitan a la entrada 25 revoluciones (salida 0,84 revoluciones) D
para alcanzar un par de salida de 2500 N·m con un par de entrada de 65 9975_2000
100 N·m. L

Capacidad máxima de salida Nm 1000 1300 2000 2700 3000 4500 7000
66D 65 9980 Multiplicador de par en maleta de plástico 1320,12 1308,32 3652,09 1308,32 4309,94 5116,76 (6203,83)
Longitud L mm 240 210 201,5 210 450 450 259
Altura H mm 84 126 182,3 128 156 173 252
Capacidad máxima de entrada Nm 200 260 74 540 193 173 275
Transmisión de par de apriete /multiplicación efectiva de la fuerza 1:5 1:5 1:27 1:5 1:15,5 1:26 1:25,5
Llave dinamométrica recomendada / intervalo de apriete Nm 250 300 100 600 250 200 300
Número de dispositivos de apoyo (placas de reacción) 2 2 1 2 1 1 1
Cuadrado accionado pul 3/4 3/4 1 1 1 1 1.1/2
Cuadrado de accionamiento pul 1/2 1/2 1/2 3/4 1/2 1/2 1/2
⌀ D mm 65 108 72 108 108 108 119
Peso kg 1,6 3,8 3,2 3,8 6,1 7 9,3
Bloqueo de retroceso no no sí no sí sí sí
Protección contra sobrecarga sí
Capacidad máxima de salida Nm 800 1350 2000 3000 5000
63A 65 9975 Multiplicador de par en maleta de chapa 1137,22 1660,85 3466,24 4107,86 (6127,13)
Longitud L mm 215 265 330 330 400
Altura H mm 85 106 161 161 180
Capacidad máxima de entrada Nm 229 375 160 240 294
Transmisión de par de apriete /multiplicación efectiva de la fuerza 1:3,5 1:3,6 1:12,5 1:12,5 1:17
Llave dinamométrica recomendada / intervalo de apriete Nm 250 400 200 300 400
Número de dispositivos de apoyo (placas de reacción) 1
Cuadrado accionado pul 3/4 3/4 1 1 1 1/2
Cuadrado de accionamiento pul 1/2 3/4 1/2 3/4 3/4
⌀ D mm 66 90 95 95 120
Peso kg 2 3,4 7 7 10,4
Bloqueo de retroceso no no sí sí sí
Protección contra sobrecarga sí
