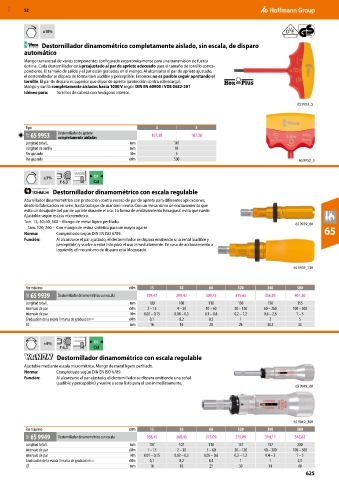

Page 1763 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

±10%

Destornillador dinamométrico completamente aislado, sin escala, de disparo
automático
Mango transversal de varios componentes configurado ergonómicamente para una transmisión de fuerza
óptima. Cada destornillador está preajustado al par de apriete adecuado para el tamaño de tornillo corres-
pondiente. El tamaño de salida y el par están grabados en el mango. Al alcanzarse el par de apriete ajustado,
el destornillador se dispara de forma bien audible y perceptible. Entonces no es posible seguir apretando el
tornillo. El par de disparo es superior que el par de apriete (protección contra sobrecarga).
Mango y varilla completamente aislados hasta 1000 V según DIN EN 60900 / VDE 0682-201
Idóneo para: Tornillos de cabeza con hexágono interior.
65 9953_5

Tipo 4 5
63F 65 9953 Destornillador de apriete 107,38 107,38
completamente aisladas
Longitud total L mm 141
Longitud de varilla mm 93
Par ajustado Nm 5
Par ajustado cNm 500 65 9953_5

±3% O1
F 6,3 Cal
Destornillador dinamométrico con escala regulable
Atornillador dinamométrico con protección contra exceso de par de apriete para diferentes aplicaciones,
desde la fabricación en serie, hasta trabajos de mantenimiento. Con un mecanismo de enclavamiento que
evita un desajuste del par de apriete durante el uso. La forma de enclavamiento hexagonal evita que ruede.
Ajustable según escala micrométrica.
Tam. 15; 30; 60; 500 – Mango de metal ligero perfilado. 65 9939_60
Tam. 120; 260 – Con mango de resina sintética para un mayor agarre. 65
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzarse el par ajustado, el destornillador se dispara emitiendo una señal (audible y
perceptible) y vuelve a estar listo para el uso inmediatamente. En caso de accionamiento a
izquierda, el mecanismo de disparo está bloqueado.

65 9939_120

Par máximo cNm 15 30 60 120 260 500
66F 65 9939 Destornillador dinamométrico con escala 299,42 299,42 309,75 315,65 356,95 401,20
Longitud total L mm 100 100 110 130 150 155
Intervalo de par cNm 2 – 15 4 – 30 10 – 60 20 – 120 60 – 260 100 – 500
Intervalo de par Nm 0,02 – 0,15 0,04 – 0,3 0,1 – 0,6 0,2 – 1,2 0,6 – 2,6 1 – 5
Graduación de la escala 1 marca de graduación = cNm 0,1 0,2 0,5 1 2 5
⌀ mm 16 16 20 24 30,5 33

±6% O3
F 6,3 Cal
Destornillador dinamométrico con escala regulable
Ajustable mediante escala micrométrica. Mango de metal ligero perfilado.
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzarse el par ajustado, el destornillador se dispara emitiendo una señal
(audible y perceptible) y vuelve a estar listo para el uso inmediatamente.
65 9949_60

65 9949_300
Par máximo cNm 15 30 60 120 300 500
66F 65 9949 Destornillador dinamométrico con escala 268,45 268,45 275,09 275,09 314,17 346,62
Longitud total L mm 107 107 110 157 157 200
Intervalo de par cNm 1 – 15 2 – 30 5 – 60 20 – 120 40 – 300 100 – 500
Intervalo de par Nm 0,01 – 0,15 0,02 – 0,3 0,05 – 0,6 0,2 – 1,2 0,4 – 3 1 – 5
Graduación de la escala 1 marca de graduación = cNm 0,1 0,2 0,5 1 1 2,5
⌀ mm 16 16 25 30 34 40
625
