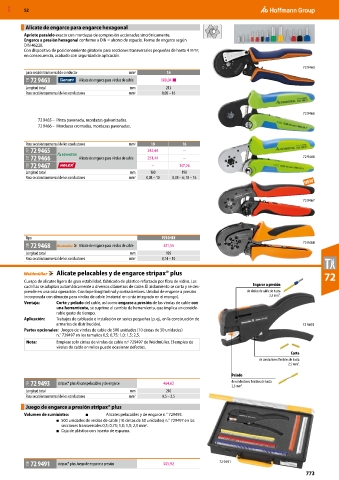

MXD 52

Alicate de engarce para engarce hexagonal
Apriete paralelo exacto con mordazas de compresión accionadas sincrónicamente.
Engarce a presión hexagonal conforme a DIN = ahorro de espacio. Forma de engarce según
DIN 46228.
Con dispositivo de posicionamiento giratorio para secciones transversales pequeñas de hasta 4 mm ;
2
en consecuencia, acabado con seguridad de aplicación.
72 9463
para sección transversal de conductor mm 2 16
71B 72 9463 Alicate de engarce para virolas de cable 189,04 ■
Longitud total mm 213
Para sección transversal de los conductores mm 2 0,08 – 16

72 9465
72 9465 – Pinza pavonada, mordazas galvanizadas.
72 9466 – Mordazas cromadas, mordazas pavonadas.

Para sección transversal de los conductores mm 2 10 16
73T 72 9465 242,64 –
73T 72 9466 Alicate de engarce para virolas de cable 254,44 – 72 9466
72B 72 9467 – 147,26
Longitud total mm 180 190
Para sección transversal de los conductores mm 2 0,08 – 10 0,08 – 6; 10 – 16

72 9467

Tipo PZ10HEX
73H 72 9468 Alicate de engarce para virolas de cable 321,55 72 9468
Longitud total mm 195
Para sección transversal de los conductores mm 2 0,14 – 10

Alicate pelacables y de engarce stripax® plus 72
Cuerpo de alicates ligero de gran estabilidad, fabricado de plástico reforzado por fibra de vidrio. Las
cuchillas se adaptan automáticamente a diversos diámetros de cable. El aislamiento se corta y se des- Engarce a presión
prende en una sola operación. Con tope longitudinal y cortaalambres. Unidad de engarce a presión de virolas de cable de hasta
incorporada con almacén para virolas de cable (material en cinta integrado en el mango). 2,5 mm².
Ventaja: Corte y pelado del cable, así como engarce a presión de las virolas de cable con
una herramienta, se suprime el cambio de herramienta, que implica un conside-
rable gasto de tiempo.
Aplicación: Trabajos de cableado e instalación en series pequeñas (p. ej., en la construcción de
armarios de distribución). 72 9493
Partes opcionales: Juegos de virolas de cable de 500 unidades (10 cintas de 50 unidades)
n.° 729497 en los tamaños 0,5; 0,75; 1,0; 1,5; 2,5.
Nota: Emplear solo cintas de virolas de cable n.º 729497 de Weidmüller. El empleo de
virolas de cable en rollos puede ocasionar defectos.
Corte
de conductores flexibles de hasta
2,5 mm².

Pelado
73H 72 9493 stripax® plus Alicate pelacables y de engarce 464,62 de conductores flexibles de hasta
2,5 mm².
Longitud total mm 210
Para sección transversal de los conductores mm 2 0,5 – 2,5
Juego de engarce a presión stripax® plus
Volumen de suministro: ■ Alicates pelacables y de engarce n.° 729493.
■ 500 unidades de virolas de cable (10 cintas de 50 unidades) n.° 729497 en las
secciones transversales 0,5; 0,75; 1,0; 1,5; 2,5 mm . 2
■ Caja de plástico con inserto de espuma.

73H 72 9491 stripax® plus Juego de engarce a presión 505,92 72 9491
773
