52 MXD

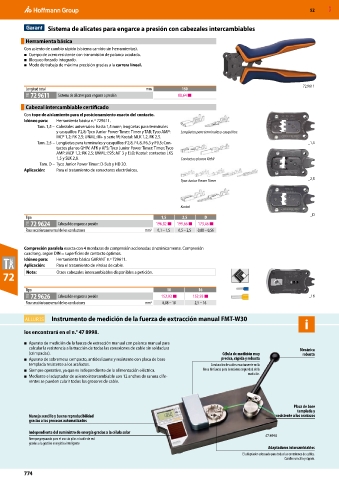

Sistema de alicates para engarce a presión con cabezales intercambiables
Herramienta básica
Con asiento de cambio rápido (sistema cambio sin herramientas).
■ Cuerpo de acero resistente con transmisión de palanca acodada.
■ Bloqueo forzado integrado.
■ Modo de trabajo de máxima precisión gracias a la carrera lineal.

72 9611
Longitud total mm 150
71B 72 9611 Sistema de alicates para engarce a presión 88,64 ■

Cabezal intercambiable certificado
Con tope de aislamiento para el posicionamiento exacto del contacto.
Idóneo para: Herramienta básica n.º 729611.
Tam. 1,5 – Cabezales universales: hasta 1,5 mm 2 ; lengüetas para terminales
y casquillos: F2,8; Tyco Junior Power Timer: Timer y TAB; Tyco AMP: Lengüetas para terminales y casquillos:
MCP 1,2; RK 2,5; UNML; III+ y serie M; Kostal: MLK 1,2, RK 2,5.
Tam. 2,5 – Lengüetas para terminales y casquillos: F2,8, F4,8, F6,3 y F9,5; Con- _1,5
tactos planos GHW: AFK y AFS; Tyco Junior Power Timer: Timer; Tyco
AMP: MCP 1,2; RK 2,5; UNML; E95; MT 3 y ELO; Kostal: contactos LKS
1,5 y SLK 2,8. Contactos planos GHW
Tam. D – Tyco Junior Power Timer: D-Sub y HD 20.
Aplicación: Para el tratamiento de conectores electrónicos.
_2,5
Tyco Junior Power Timer

Kostal
_D
Tipo 1,5 2,5 D
71B 72 9624 Cabezal de engarce a presión 196,82 ■ 199,66 ■ 173,46 ■
Para sección transversal de los conductores mm 2 0,1 – 1,5 0,5 – 2,5 0,08 – 0,56

Compresión paralela exacta con 4 mordazas de compresión accionadas sincrónicamente. Compresión
cuadrang. según DIN = superficies de contacto óptimas.
Idóneo para: Herramienta básica GARANT n.º 729611.
Aplicación: Para el tratamiento de virolas de cable.
72 Nota: Otros cabezales intercambiables disponibles a petición.

Tipo 10 16
71B 72 9626 Cabezal de engarce a presión 152,93 ■ 152,93 ■ _16
Para sección transversal de los conductores mm 2 0,08 – 10 2,5 – 16

Instrumento de medición de la fuerza de extracción manual FMT-W30

los encontrará en el n.° 47 8998.

■ Aparato de medición de la fuerza de extracción manual con palanca manual para
calcular la resistencia a la tracción de todas las conexiones de cable sin soldadura Mecánica
(crimpadas). Célula de medición muy robusta
■ Aparato de sobremesa compacto, antideslizante y resistente con placa de base precisa, rápida y robusta
templada resistente a los arañazos. Conducción de cables exactamente en la
■ Siempre operativo, ya que es independiente de la alimentación eléctrica. línea de fuerza para la máxima seguridad de la
■ Mediante el adaptador de asiento intercambiable con 12 anchos de ranura dife- medición.
rentes se pueden cubrir todos los grosores de cable.

Placa de base
templada y
Manejo sencillo y buena reproducibilidad resistente a los arañazos
gracias a los procesos automatizados
Independiente del suministro de energía gracias a la célula solar 47 8998
Siempre preparado para el uso sin pilas ni cable de red
gracias a la gestión energética inteligente
Adaptadores intercambiables
El adaptador adecuado para todas las conexiones de cables.
Cambio sencillo y rápido.
